6．图中是电磁选矿的示意图。当电磁选矿机工作时，铁砂将落入_______箱，非铁物质落入_______箱。

5.请在图中标出：

　　 (1)通电螺线管A端和永磁体B端的磁极。

(2)磁感线的方向。

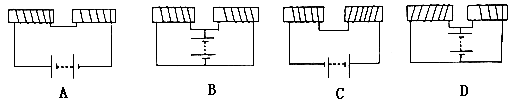

4. 下图所示，相互吸引的螺线管是(　　 )

3．如图所示，根据通电螺线管的磁感线方向，可判断通电螺线管的左端为　　　　 极，电源的a端为　　　 极，小磁针的b端为　　　 极．

2．如图所示，当开关S闭合时，通电螺线管的A端为　　 极。

1. 奥斯特实验证明了(　　 ) 　　 A. 磁极之间的相互作用规律；　　 B. 地球是一个巨大的磁体；

　　 C. 电流周围存在着磁场；　　 D. 电流周围存在着磁感应线。

14．根据右图，请你指出两条与电学相关的知识。

　 (1)　　　　　　　　　　　　 。　　　 (2)　　　　　　　　　　　　 。

13.为了探究通电螺线管磁性强弱与哪些因素有关，小华同学设计了如图10所示的实验装置图。图中说明当 　　　一定时，螺线管的磁性强弱与　　　　　　 　有关。

12、如图所示是某同学为了“探究通电导线在磁场中的受力情况”所用的实验装置图。

(1)若要探究通电导线在磁场中的受力方向与电流方向的关系，你的做法是　　　　　　　　　　　　　　　 ；

(2)若要探究通电导线在磁场中的受力方向与磁场方向的关系，你的做法是　　　　　　　　　　　　　　　 。

11、通电线圈在磁场中转过一个角度，最后停在某个位置，这个位置是(　 )

A、它不受磁场力的作用　　 B、它处在受平衡力的位置

C、电路中无电流的位置　　 D、线圈所在平面与磁感线平行的位置
