9.以下说法中正确的是(　)

A.通过导体的电流越大，导体的电阻就越小　 　　B.橡胶没有电阻，导线有电阻

C.导体两端电压为零时，电流为零，但电阻不为零　 　　D.只有导体才能作电工材料

8.关于电流方向，下列说法中正确的是(　)

A.电荷运动的方向，叫做电流方向

B.人们把负电荷运动的方向，规定为电流方向

C.金属导体中，自由电子移动的方向，就是电流方向

D.正电荷移动的方向，规定为电流方向

7.在温度一定时，比较两根镍铬合金线电阻的大小，下列说法正确的是(　)

A.长导线的电阻大　 B.横截面积大的导线电阻大

C.长度相等时，粗导线的电阻大　 D.横截面积相等时，长导线的电阻大

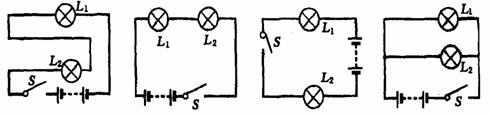

6.下列四个电路图中，当开关S闭合后，两盏灯并联的电路是(　)

5.如右图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是(　)　

A.A和B　 B.B和C　 C.B和D　 D.A和D

4. 某家用电器工作时的电流大约是0.3安，这个家用电器可能是(　)

A.空调器　 B.白炽灯　 C.电子手表　 D.电饭锅

3.绝缘体不容易导电是因为绝缘体内(　)

A. 没有电子 　 　B. 几乎没有电荷

C. 正负电荷总数相等　 D. 能够自由移动的电荷很少

2.在国际单位制中，电压的单位是(　)

A. 安培　 B. 焦耳　 C. 伏特　 D. 库仑

1.科学实验室中，测量电流的工具或仪器是(　)

A. 验电器　 B. 电能表　 C. 电流表　 D. 测电笔

1．组成一个完整的电路，至少应有(　　 ) 中考资源网

中考资源网

中考资源网A．电源、开关、用电器　 　　　B．电源、导线和用电器　　 　　

中考资源网C．电源、开关和导线　　　　　 D．电源、开关、导线和用电器

中考资源网2．在铜、塑料、橡胶、人体、干木材、大地这几种物体中，有三种是导体，它们是(　　 )

中考资源网A．铜、塑料、人体． 　 B．人体、干木材、大地．

中考资源网　C．铜、人体、大地． 　　　D．塑料、橡胶、干木材．

中考资源网3．使用电池的时候，不允许用导线把电池两极连接起来，是因为(　　 )

中考资源网A．这样连接电路不通

中考资源网　B．这样连接会在导线中产生很大的电流，电池被损坏

中考资源网　C．这样连接电路中电流太小，用电器无法工作

中考资源网　D．这样连接有触电危险

中考资源网4．把两个灯泡L1和L2，一个蓄电池、一个开关及若干导线组成串联电路，当闭合开关时，两个小灯光均不发光，用伏特表测量，发现L1两端有电压，若整个装置除了两个灯泡以外其余都完好，那么小灯泡不发光的原因可能是(　　 )

中考资源网A．L1的灯丝断了　　　 　B．L2的灯丝断了

中考资源网　C．L1和L2灯丝都断了 　　D．以上三种情况都存在

中考资源网5．金属导体内一定有大量的 (　　 )　　　　　　　　　　　　　　　　　　　　　　　 　A．自由电子　 　　B．负离子　　　　　 C．正离子　　　　　 D．自由电荷

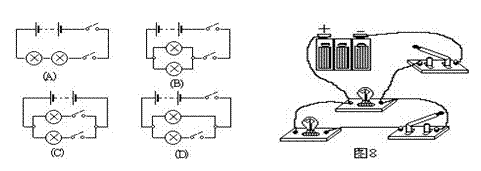

中考资源网6．某同学按照左下图某个电路图把右图中的元件连成电路，他所选择的电路图是(　　 )　

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网7．甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室

中考资源网 　 的任何一方按开关都只能使对方的电铃发声，

中考资源网正确的电路图应是下图中的：(两虚线框对应两办公室)

中考资源网(　　 )　

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网8．如图所示的电路，当开关S合上时，A表和V表的读数变化为　 (　　 )

中考资源网A．A表示数变大，V表示数不变

中考资源网B．A表示数变大，V表示数变小

中考资源网C．A表示数变小，V表示数变小

中考资源网D．A表示数不变，V表示数不变

中考资源网

中考资源网9．两只定值电阻，甲标有"10Ω 1A” , 乙标有“15Ω 0.6A”。把它们串联起来接到电源两端。则电源的最高电压是(　　 )

中考资源网A．25伏　　 B．19伏　　 C．15伏　　　 D．10伏

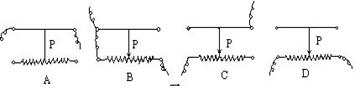

中考资源网10．如图所示的滑动变阻器，在电路中，当滑片P向右移动时能使电路中电流增大的是图(　　 )

中考资源网

中考资源网

中考资源网

中考资源网

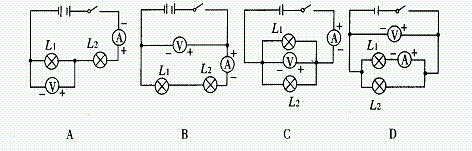

中考资源网 　 11．用电流表测通过灯L₁的电流，用电压表测灯L₁两端的电压，下图所示的电路符合要求的是(　　 )

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网12．关于电阻的大小，下列说法中正确的是(　　 )

中考资源网A．铜制成的导线，粗的一定比细的电阻小

中考资源网B．绝缘体不容易导电，是因为没有电阻

中考资源网C．导体中没有电流时，导体就没有电阻

中考资源网D．电阻是导体本身的一种性质，跟电压、电流均无关

中考资源网

中考资源网二．填空、作图与实验探究题(每空1分，作图题每图2分，共47分)

中考资源网 　 13．如图所示为自动测定油箱内油面高度装置的示意图，

中考资源网其中，A是　　　　　　　　 ，

中考资源网B实际上是　　　　　　　　 　。　

中考资源网 　 14．导线中的电流方向是从电源的______极经用电器流向电源的______极的；金属导体中的电流方向跟它内部自由电子的实际移动方向_______。

中考资源网15.如图所示的电路中。要使灯L₁和L₂组成串联电路，

中考资源网应只闭合开关_________，此时电压表测的是______的电压；

中考资源网要使灯L₁和L₂组成并联电路，应闭合开关___________，

中考资源网断开开关___________，此时电流表测的是_______的电流。

中考资源网

中考资源网16．将一根金属导线对折后并成一条，它的电阻将变______(选填“大”、“小”)，原因是导线的______不变，_____变大，______变小所致；将一根金属导线均匀拉长后，它的电阻将变__(选填“大”、“小”)．原因是导线的______不变，______变大，______变小所致．滑动变阻器是改变电阻在电路中的_____________来实现逐渐改变电阻的。

中考资源网17．按要求连接实物图，并画出电路图：

中考资源网要求：L₁、L₂并联，用A1测出通过L₁的电流，测得电流略小于0.6A，A2测干路电流，开关S控制L₁、L₂。(电流表最左一个接线柱为“－”)

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网

中考资源网18．(1)电流表是测量电路中______的仪器。电流表的测量范围叫电流表的______，实验室里常用的电流表的测量范围有两个，分别为______和______。

中考资源网(2)使用电流表时，必须将电流表______连接在电路里，而且必须让电流从电流表的______流入，从______流出。在测量前必须选择电流表的______，绝对不允许不经过______而将电流表的______直接连到电源的两极上。

中考资源网(3)学校实验室里常用的电流表有两个量程，当选用“-”和“3”两个接线柱时，电流表的每个小格表示______A，每个大格表示______A，能测量的最大电流为______A；当选用“-”和“0.6”两个接线柱时，电流表每个小格表示______A，每个大格表示______A，能测量的最大电流为______A。

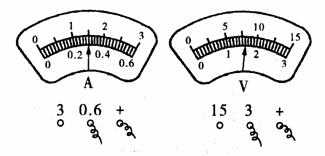

中考资源网(4)如图1所示，若选用“-”和“3”两接线柱，图中指针所指示的电流值为______A，若选用“-”和“0.6”两接线柱，图中指针所指示的电流值为______A。

中考资源网 　 19．在右图所示电路中，如果电流表示数1.2A，通过L₁的

中考资源网电流强度是0.7A，则流过灯泡L₂的电流强度是______A。

中考资源网20．以下是用伏安法测量小灯泡电阻的实验。

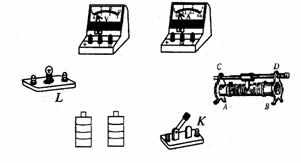

中考资源网(1)请你用笔画线把下图中的器材正确地连接成实验电路。开始实验前，开关应______；滑动变阻器的滑片应移到______端(填A或B)。

中考资源网

中考资源网

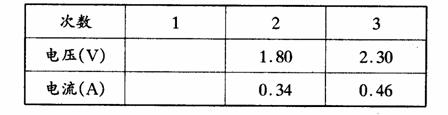

中考资源网(2)做第一次实验时，电流表电压表的指示数如上图所示，请把读数记在下表中。

中考资源网(3)处理表中所记录的各次实验数据，得出待测灯泡的平均阻值为＿＿Ω(取整数)。

中考资源网三．计算题(21题6分，22题11分，共17分)

中考资源网21．已知小灯泡正常发光时的电阻为20欧，通过的电流为0.5安，则小灯泡正常发光时两端的电压为多少伏？如果电源的电压为16伏，为使小灯泡正常发光，需要串联一个多少欧的电阻？

中考资源网

中考资源网22．如图所示电路中，电源电压为12V，R₂=20Ω。(1).当S₁，S₂合上时，电流表示数为0.8A；(2).当S₁，S₂断开时，电流表示数为0.2A。求R₁和R₃的值。

中考资源网

中考资源网

中考资源网

中考资源网
