26.220　1.5　0.15　3×10⁴　27.串联　R₁　1：1　28.有效长度　电流　A　29.60　1.2　30.I＝U/R　小　等于　31.1：1　1：1　32.0.5　1.6　5：11　33.变大　ab　

1－5 CCDBD　6－10 DDDCC　11－15 CCDBD　16－20 ACABD　21－25 ACCBB　

(四)

36.如图所示的电路中，电阻R₁的阻值为10欧。闭合开关S，电流表A_l的示数为0.3安，电流表A的示数为0.5安。求：(1)通过电阻R₂的电流。(2)电源电压。(3)电阻R₂的阻值。

37.航模中有一如图所示的配件，内由电压恒定的电源和一个4欧的定值电阻R₁串联组成，密封在一个盒子内，只露出两个接线柱A，B。若将一电流表直接接在A，B两接线柱上，电流表的示数为2.0安；若将一只定值电阻R₂与电流表串联后接在A，B两接线柱上，电流表的示数为0.5安。求：

(1)电源电压为多少伏？

(2)电阻R₂的阻值为多少欧？

35.(4分)用如图甲所示的电路可以测量一个未知电阻的阻值，其中R_x为待测电阻，R为电阻箱()，S为单刀双掷开关，R。为定值电阻。某同学用该电路进行实验，主要步骤有：

A.把开关S接b点，调节电阻箱，使电流表的示数为I

B.读出电阻箱的示数R

C.把开关S接a点，读出电流表的示数为I

D.根据电路图，连接实物，将电阻箱的阻值调至最大

(1)上述步骤的合理顺序是　　　(只需填写序号)。

(2)步骤A中电阻箱调好后示数如图乙所示，则它的示数为　　　Ω。若已知R。的阻值为10Ω，则待测电阻的阻值为　　　Ω.

(3)本实验所采用的科学思想方法可称为　　　　。(选填“控制变量法”或“等效替代法”)。

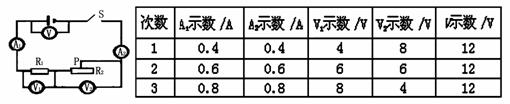

34.(10分)小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R₁保持不变，滑动变阻器R₂的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：

(1)图中电路是　　　联电路，电压表V测　　　的电压。

(2)比较电流表A₁和A₂的示数，可得结论：　　　　　　　　。

(3)比较三只电压表示数，可得结论：　　　　　　　　。

(4)比较电流表A₁(或A₂)和电压表V₁示数，可得结论：　　　　　　。

(5)定值电阻R₁＝　　　Ω，第三次实验中R₂接入电路的电阻为　　　Ω。

(6)当滑动变阻器的滑片P 向右移动时，电流表A₁示数将　　　，电压表V₁示数将　　　，电压表V₂示数将　　　。(填变大、变小、不变)

33.如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器滑片P向左移动时，电流表的示数将　　　(选填“变小”、“不变”或“变大”)。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中　　　两点之间(选填“ab”、“bc”或“ac”)。

32.某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A₁、A₂的示数如图乙，则A₁读数是　　　A；A₂的读数是　　　A；那么R₁∶R₂＝　　　。

31.两个阻值不同的电阻，如果将它们串联后接在电路中，则通过它们的电流之比为　　　，如果将它们并联后接在同一电路中，则加在它们两端的电压之比为　　　。

30.欧姆定律的表达式为　　　，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越　　　。两个电阻R₁和R₂(R₁＞R₂)串联接入电路中，通过R₁的电流　　　(填“大于”、“等于”或“小于”)通过R₂的电流。
