13、如图所示，是握力计的原理图，其中弹簧上端和滑动

变阻器滑片固定在一起，AB间有可收缩的导线，

R₀为保护电阻，电压表可显示压力的大小。则当

握力F增加时，电压表的示数(　)

　A、变大　　B、变小　C、不变　　D、无法确定

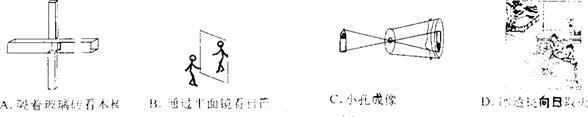

12、在如图所示的四种情景中，属于光的反射现象的是(　)

11、“猴子捞月”的寓言故事说的是猴子看到井中有个月亮，以为月亮掉进井水里了，于是设法把它捞上来。以下说法中正确的是(　)

　A、水中的月亮比天上的月亮小　　B、水中出现月亮属于光的反射现象

　C、水中的月亮是天上月亮的实像　D、天上月亮到水面距离比水中月亮到水面距离大

10、抽油烟机装有照明和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作。如图所示的四个电路中，你认为符合上述要求的是(　)

9、小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极(小磁针的黑端为N极)，其中正确的是(　　 )

8、根据欧姆定律公式I＝，可变形得到R＝，对此，下列说法正确的是(　)

　A、导体电阻的大小跟导体两端电压成正比　

B、导体电阻的大小跟导体中的电流强度成反比　　

C、当导体两端电压为零时，导体电阻也为零

D、导体电阻的大小跟导体两端的电压和通过导体的电流强度无关

7、下列电路正确的是(　)

6、下列有关声与光的说法中错误的是(　)

　A、声是一种波　　　　　　B、光可以在真空中传播

　C、光在不同介质中传播速度相同　　D、超声波常用于医学上的辅助诊断

5、下列关于光现象的说法中，错误的是(　)

　A、挖隧道用“激光准直”是利用了光在均匀介质中沿直线传播的原理

　B、水中筷子看上去向上弯折是光的折射形成的

　C、日偏食(在地球上看到太阳表面部分被月球遮掩的现象)是光的折射形成的

　D、小莲庄的长廊在湖中的倒影是光的反射形成的

4、控制噪声是城市环保主要项目之一。下列哪种措施不能减弱噪声？(　　 )

　 A、市区内禁止机动车鸣笛　　　　 　 B、减少二氧化碳气体的排放

C、在汽车的排气管上装消声器　　 　　 D、城市街道两旁和空地多种草、多植树
