23、如图是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则(　　 )

　 A、移动光屏，可以在屏上得到倒立放大的像

B、移动光屏，可以在屏上得到倒立缩小的像

C、移动光屏，可以在屏上得到正立放大的像

D、不论光屏移到什么位置，都不能在屏上得到清晰的像

22、如图所示，闭合开关S时，小电灯L₁、L₂都不亮。用一段导

线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，

两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断

中正确的是(　)

　A、灯L₁断路　　B、灯L₂断路

　C、开关S断路　　 D、灯L₂短路

21、小明在做凸透镜成像的实验时，在离凸透镜12 cm的光屏上得到一个缩小的像，则这个凸透镜的焦距可能是下列哪个值？(　　 )

A、4cm　　　　 B、6cm　　　　 C、8cm　　　　 D、14cm

20、如图所示的串联电路，闭合开关时(　)

　A、通过A点电流大于B点的电流　　

B、通过B点电流大于C点的电流

　C、通过A点电流大于C点的电流　　

D、通过A、B、C三点的电流相等

19、如图所示的电路中，闭合开关S后，当滑片P向右移动时，下列判断正确的是(　)

　A、电流表、电压表的示数都变小

　B、电流表、电压表的示数都变大

　C、电流表的示数变大，电压表的示数变小

　D、电流表的示数变小，电压表的示数变大

18、2008年北京奥运会将全面运用人脸识别系统，人们进入场馆距门口0.5m-1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。由此判断，人脸识别系统的摄像机的镜头(　)

　A、相当于凸透镜，焦距可能为0.5m

　B、相当于凸透镜，焦距可能为0.1m

　C、相当于凹透镜，焦距可能为0.5m

　D、相当于凹透镜，焦距可能为0.1m

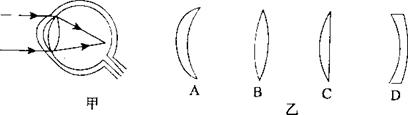

17、人眼中的晶状体相当于凸透镜，图甲为来自远方物体上的光线某同学眼球折光系统折射后的情况。则该同学矫正视力时应配戴的眼镜是下面乙图中的(　)

16、如图所示的电路中，电源电压保持不变，当闭合开关后，电压表示数为6伏，电流表示数为1.5安，则右边方框内的电阻连续情况可能是(　)

　A、4欧和3欧的电阻串联

　B、6欧和8欧的电阻并联

　C、10欧和5欧的电阻串联

　D、12欧和6欧的电阻并联

15、下列说法中，正确的是(　)

　A、开关必须接在电源正极和用电器之间才能控制用电器

　B、所有电源都是把化学能转化为电能的装置

　C、不能把电压表直接接到电源两端　　D、不能把电流表与被测用电器并联

14、关于电路的说法错误的是(　)

　A、电源是提供电能的装置　　B、只有电路闭合时，电路中才有电流

　C、电流沿着“正极→用电器→负极”的方向流动　

D、用电器是将其他形式的能转化为电能的装置
