19．现象中不属于光的折射的是(　)

　A、在颐和园内昆明湖的水中可看到十七孔桥的倒影

　B、注满水的游泳池，池底看起来变浅了

　C、人在水中游泳，看到岸上的树变高了

　D、筷子斜插入水中，水下的部分看起来上折了

18．两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们并联起来，两端允许加上的最高电压是(　)

　A、9伏　　　B、10伏　　C、15伏　　D、25伏

17．如图所示电路中电压表测量的是(　)

　A、灯L₁两端的电压　　B、灯L₂两端的电压

　C、电源电压　　 　D、开关S两端的电压

16．下面关于实像和虚像的说法中，正确的是(　)

　A、平面镜一定成虚像，凸透镜一定成实像

　B、实像是实际存在的，所以不需要光屏，在任何位置上都可以看到实像

　C、虚像实际上并不存在，看到虚像时并没有光线进入眼睛　

　D、折射光线可以成虚像，也可以成实像

15．用电流表测得通过两盏小灯的电流相等，则两灯(　)

　A、一定是串联　　　　　B、一定是并联

　C、可能是串联，也可能是并联　　D、以上说法都不正确

14．如图所示，合上开关，两灯都不亮，电压表有读数。若除一个灯之外，其余电路条件均好，那么两灯均不发光的原因是(　)

　A、灯L₁灯丝断了　　B、灯L₁短路

　C、灯L₂灯丝断了　　D、灯L₂短路

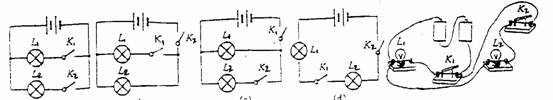

13．图中，符合实物接线图的电路图是(　)

　 A、a图　　B、b图　　C、c图　　D、d图

12．图中的四个图为滑动变阻器连入电路的几种情况，当滑片P向左移动时，使连入电路中的电阻变大的是(　)

11．如图所示，电源电压保持不变，闭合开关S时出现的情况是(　)

　A、灯L₂变亮，电压表示数不变　B、灯L₁不发光，电压表示数不变

　C、灯L₂变暗，电压表示数变小　D、灯L₁不发光，电压表示数变大

10．在下图所示的四幅图中，分别表示近视眼成像情况和矫正做法的是(　)

　A、②、①　　B、③、①　　C、②、④　　D、③、④
