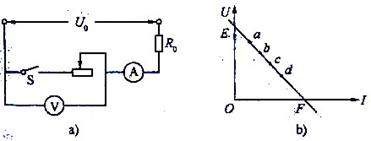

42、如图所示，闭合开关S，滑动变阻器取四个不同阻值时，可以

得出电流表和电压表的四组对应的值。这四组对应的值在图b

的U-I坐标中分别用a、b、c、d四个点表示(坐标原点表示的电压值和电流值均为零)。由这四个点作出的U-I图像为一条直线，延长直线交纵轴(U轴)于E点，交横轴(I轴)于F点，若电源电压为U₀，定值电阻的阻值为R₀。据此分析：

(1)E点表示的电流表、电压表的示数各为多少？此时电路处于什么状态？

(2)F点表示的电压表、电流表的示数各为多少？此时电路处于什么状态？

41、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只

(S₁、S₂)，插头一只，导线若干，利用这些器材可以连接成一

个有冷、热两挡风的电吹风电路。要求：只闭合S₁时吹冷风，

只闭合S₂时既无风又不热，同时闭合S₁、S₂时吹热风。用笔画

线代替导线，按要求将图中元件连接起来(导线不要交叉)。

1.8×10³Ω，则电路中电流变化的范围是多少？

(2)小明家的汽车某次加满油后，开车过程中发现油量表指针

始终指向零刻度，经判断装置的机械部分完好，试分析电路故障原因。

40、如图所示为汽车油量显示装置示意图，它能自动测定油箱内

油面的高度。R是滑动变阻器，油量表相当于电流表，从油

量表指针所指的刻度，就可以知道油箱内油量的多少。

(1)已知电池电压12V，R＇为1.2×10³Ω，R的最大阻值为

39、在“探究串、并联电路中电流的规律”实验中，小明同学分别按图a、b两电路图连接电路进行实验，并将测量的数据分别记录在表一和表二中。

表一：　　　　　　　　　　　　　　　　　　　　　 表二

(1)表一数据是根据图　　　　　 电路进行实验得到的数据。

(2)分析表一数据可以得到的结论是　　　　　　　　　　　　　　　　　　　　　　　　 ；

分析表二数据可以得到的结论是　　　　　　　　　　　　　　　　　　　　　　　　 。

38、凸透镜的主光轴与水面重合，光线AB平行于主光轴，F为凸透镜的焦点，试在图上粗略地画出光线AB的传播方向。

37、电视机遥控器对着天棚也能遥控电视机。图中从遥控器A点发出的光线经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。

　　　　　　　　　 第37题图　　　　　　　　　　　　　　　 第38题图

36、“用电流表测电流”的实验中，某同学连接的电路如上图所示。

(1)闭合开关，观察到灯泡L₁和L₂的发光情况是　　　　　　　　　　 。

(2)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)

35、小明参观科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球，先后将小球B悬吊在距离A球远近不同的P₁、P₂、P₃处。

(1)小球偏离竖直方向的原因是　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)根据此图，提出一个问题：　　　　　　　　　　　　　　　　　　　　　　　　 。

　　　　　　　　　 第35题图　　　　　　　　　　　　　　　　　　　　　　 第36题图

34、电学课中，老师讲过的“水果电池”激发了某同学对苹果导体性能的探究。

(1)苹果的导电性能可能与苹果的哪些因素有关？

猜想是　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(2)下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：

根据上述表格信息，把能得出的探究结论写出两条填在横线上。

结论一：　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

结论二：
