23．如图所示，当开关S闭合后，灯L₁和L₂均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是……………………………………(　 　)

　 A．L₁发生短路　 B．L₂发生短路　 C．L₁的灯丝烧断　 D．L₂的灯丝烧断

22．如图所示的电路中，三只不同灯泡，合上开关S后正常工作。三只电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，则这三只电流表示数间的关系是……………………(　　 )

　 A．I₁=I₂+I₃　　　　 B．I₂=I₁-I₃C．I₁>I₂>I₃　　　　 D．I₁<I₂<I₃

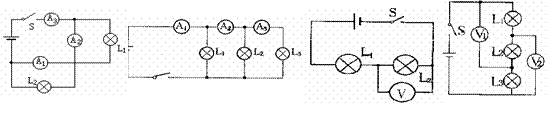

第21题图　　　　　　 第22题图　　　　　　　 第23题图　　　　 第24题图

21．如图所示，当开关S闭合时，关于三只测量电路中电流表示数，正确的是………(　 　)

A．A₁表的示数最大　　　　　 B．A₂表的示数最大。

C．A₃表的示数最大　　　　　 D．三只都要被损坏。

20．如图所示，是研究电流、电压和电阻的关系的实验电路。该实验中有一过程如下：几次改变定值电阻R的阻值，同时调节变阻器R’使R两端电压不变，记下每次阻值R与相应的电流值。那么这一过程是为了研究以下的哪一个关系(电源电压保持不变)(　　 )

A．保持电阻不变，研究电流与电压的关系

B．保持电压不变，研究电流与电阻的关系

C．保持电流不变，研究电压与电阻的关系

D．以上三种关系均不准确

18．如下图所示的电路图中，开关S闭合后仅有L₂灯能亮的是图……………………(　　 )

　 19．如图所示，将同种材料制成的长度相等，横截面积不等的甲、乙两根金属棒焊在一起接入电路中，则下列说法中不正确的是……………………(　　　 )

A．通过甲和乙的电流相等　　 B．甲两端的电压大于乙两端的电压

C．甲的电阻大于乙的电阻　　 D．通过甲的电流大于通过乙的电流

17．如下图所示的四个电路图中，与左边的实物图对应的是………………………(　　 )

　　　　　　　　　　　　 A　　　　　 B　　　　　 C　　　　　　　 D

16．如右图所示的电路中,当S₁、S₂都闭合时，则………………(　　 )

C．灯L₁被短路　　　　　 D．灯L₂短路

15．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是(　　 )

A.I_a=I_d　　　　 B.I_a＞I_d C.I_a＞I_b　　　 D.I_d＞I_c

14．下图所示的电路中，开关能控制两盏电灯的是……………………………………(　　 )

A　　　　　　　　 B　　　　　　　 C　　　　　　　 D

13．教室里有4盏电灯，去掉其中任意一盏，另外三盏电灯都能继续发光，则这4盏灯(　　　 )

A．一定是串联　 B．一定是并联　 C．可能是串联，也可能是并联　 D． 无法判断
