31、右图是“研究凸透镜成像、的实验示意图，MN为凸透镜的主光轴，F 为凸透镜的焦点。将点燃的蜡烛放在凸透镜的左侧时，若在a 透镜右侧的光屏上(光屏未画)

得到烛焰清晰放大的实像，则蜡烛可能置于透镜左侧

a、b 、c、d 四点中的　　　　 点处。　　　　 就是

利用凸透镜这一成像特点制成的。

30、湛江“八景”中与光现象密切联系的有“湖光镜月”、“东海旭日”及“硇洲古韵”三　　 景，“湖光镜月”描述的是光的________现象；清晨看到太阳徐徐露出海面，实际上太阳还在海平面的下方，“东海旭日”描述的是光的_______现象；硇洲灯塔建于1898年，是世界著名的三大灯塔之一，400kW的荧光灯发出的光经水晶凸透镜折射后水平平行射出，则荧光灯应位于水晶凸透镜的________上。

29、敲打铜锣，因锣面　　　　 而发出声音，而在月球上由于没有空气。聆听乐音，我们能分辨出究竟是何种乐器在发声，因为不同的乐器发出声音时，　　　　 是不同的。

28、请写出一条图中反映的有关地磁场的信息：　　　　　　　　　　　　　　　

27、如图所示，使用手机时，声音信息搭载在　 　　上传向基地台

　　　　 第27题图　　　　　　　　　　　　　　 第28题图

26、(1)请在图甲中画出对应入射光线的反射光线并标出反射角；

　　　　　　　　　　　　　　　　　　　　　　　　　　 乙

　　 (2)在图乙上画出条形磁铁周围的磁感线。

25、某同学在探究电流跟电压、电阻的关系时，根据收集到的数据画出了如图所示的图像，下列结论与图像相符的是(　　 )

A、电阻一定时，电流随电压的增大而增大　

B、电阻一定时，电压随电流的增大而增大

C、电压一定时，电阻随电流的增大而减小　　

D、电压一定时，电流随电阻的增大而减小　　　

24、小刚同学用如图电路探究“一般电路电流跟电阻的关系”，在此实验

过程中，当A、B两点间的电阻由5欧姆更换为10欧姆后，为了

探究上述问题，他应该采取的唯一操作是　 (　　 )

A．保持变阻器滑片不动 　　B. 将变阻器滑片适当向左移动

C. 将变阻器滑片适当向右移动　 D. 将电池个数增加

23、右图所示，S闭合时电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是(　　 )

A、电压表示数变大，电流表示数变小 B、电压表、电流表示数都变小

C、电压表示数变小，电流表示数变大 D、电压表、电流表示数都变大

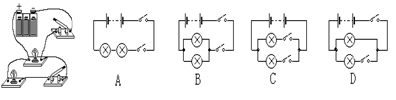

22、某同学按照下面的实物图连成电路，他所选择的电路图是下图的(　　 )
