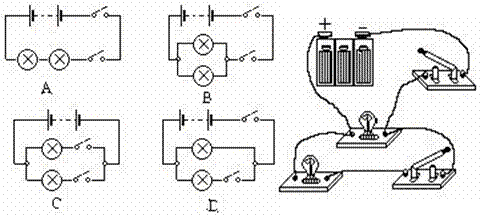

13．某同学按照左边的电路把右图中的元件连成电路，那么他所选择的电路图是(　　 )

12．下列说法正确的是(　　 )

A、绝缘体不导电也不带电　　 B、金属能导电也能带电

C、绝缘体能导电不能带电　　 D、金属能导电不能带电

11．用一个开关同时控制电路中的两个电灯的发光与熄灭，则这两个电灯　　　　 (　　 )

A只能串联　 B只能并联　 C串联、并联都可以　 D串联、并联都不可以

10．如图所示，一束光SO从透明物质Ⅰ射向空气Ⅱ，则折射光线应为 (　 )　　　　　　　　　　　　　　　　　　　

A. OA　　　　　 B. OB　　　　　 C. OC　　　　　 D. OD

9．在做“研究凸透镜成像”的实验中发现，物体到凸透镜的距离(物距)为6厘米时，凸透镜成正立的像，(物距)为9厘米时成倒立的像，下列判断中一定正确的是(　　　 )

A物距为5厘米时，成放大的实像　　 　B物距为11厘米时，成放大的实像

C物距为12厘米时，成缩小的实像　　 D物距为18厘米时，成放大的实像

8．烛焰通过凸透镜在光屏上得到倒立缩小的像，若保持透镜的位置不变，把烛焰向透镜移动，则光屏上像的变化(　　　 )

A 像变大　　 B 像变小　　 C 像不变　　 D 像先变小后变大

7． 如图所示，为来自远方的光线经过某同学的眼球折光系统后所成像的情况，由此可知产生这种情况的原因和用来矫正眼镜分别是(　　 )

A. 晶状体焦距过小，戴凹透镜眼镜

B. 晶状体焦距过小，戴凸透镜眼镜

C. 晶状体焦距过大，戴凹透镜眼镜

D. 晶状体焦距过大，戴凸透镜眼镜

6．在研究凸透镜成像的实验中，发光点S，经过凸透镜后所成像的位置大致在(　　 )

A. a点　　 B. b点　　　 C. c点 　　　D. d点

5．如图所示，一束光线射向水平面，反射光线在光屏上形成一个亮点S，下列做法能使光屏上的亮点S向右移到S₁的点是(　　 )

A. 保持入射光线方向不变，水面上升

B. 保持入射光线方向不变，水面下降　

C. 保持入射点不变，减小入射角

D. 保持入射方向不变，使光线向左移动

4．一光线与平面镜面成30°射向镜面一点。现将入射角减小15°，则反射光线与入射光线的夹角为　 (　　 )

A. 30°　　　　　 B. 60°　　　　　 C. 120°　　　　　 D. 90°
