23. 一平面镜直立挂在墙面上，高0.5米，某人身高1.60米，以1米/秒匀速向平面镜靠近，则他在平面镜中的像高为_______米。他看到镜中的像以_______米/秒的速度向他本人靠近。若某一时刻他距镜面5米，则经过2秒钟以后，他距他的像_______米。

22．眼球的光学结构，很像我们使用的照相机。它的________，相当于照相机上的凸透镜，_________相当于照相机中的胶片。感光细胞接受到光的信息，并通过_________把信息传递给大脑。

21．如图所示，闭合开关时电路为_________，断开开关时电路为___________，如果用导线连接干电池的两极，电路为___________。　　 　　　　

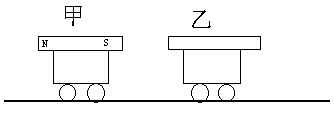

20．在光滑的桌面上放着两辆同样的小车，甲车上固定一个条形磁铁，乙车上固定一个条形软铁棒，铁棒与磁铁的质量相等，如图，那么松开车后(　　　 )

A 甲、乙两车同时相对运动　　　　　 B 甲、乙两车同时向相反方向运动

C 甲车不动，乙车向甲车方向运动　　 D 乙车不动，甲车向乙车方向运动

第20题　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第21题

19．下列对改变电磁铁的磁性强弱没有帮助的是(　　　　 )

A 改变电流的方向　 B 改变电流的大小　　 C 改变线圈的匝数　 D 有无铁芯

18．对于磁铁与铁钉的相互作用，下列说法中正确的是(　　 )　　　　　

A、施力物体只能是磁铁，受力物体只能是铁钉。

B、只有磁铁和铁钉相互接触时，才有力的作用。

C、磁铁和铁钉没有接触，也会有力的作用。

D、磁铁吸引铁钉，而铁钉不会吸引磁铁。

17．下面几个磁体周围磁感线分布的图错误的是(　　 )

A　　　　　　　 B　　　　　　　　 C　　　　　　　　 D

16．如图，R1的阻值是R2的两倍，电源电压不变，当开关由闭合变为断开时，电流表示数(　　 )

A 变为原来的2倍　 　　B 保持不变　　 C 变为原来的1/3　　 D 变为原来的2/3

15．小红在探究串联电路电流规律的实验中，按图连好后，合上开关S，发现小灯泡L1、L2均不亮，电流表示数为0，然后她用一个电压表分别接到了电流表、L1、L2两端测电压，结果发现，电流表、灯L1两端均无电压，灯L2两端有电压，由此，小红找到了故障的原因，则电路故障可能是(　　 )

A 电流表断路　　　 B 灯L1断路了　　 C 灯L2断路了　　　 D 灯L2短路了

14．如图，电路中，电源电压不变，闭合开关S并将滑动变阻器的滑片P都向右移动，电压表V和电流表A的示数(　　　 )

A　 V变小，A变小　 B V变大，A不变　　 C V变小，A不变　　 D V变大，A变小
