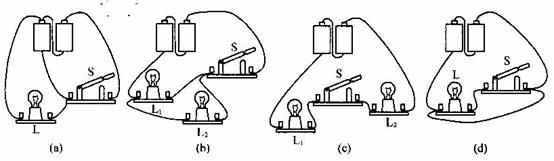

8、下面4个电路中，根据要求填写图号。

(1)、已造成短路的有　　　　 图，闭合开关S后会出现短路的有　　　　 图。

(2)、组成串联电路的有　　　　　 图，组成并联电路的有　　　　　 图。　　　　

7、身高1.5m、体重为500N的小明，站立在路灯下的某处，若每只鞋的触地面积为100㎝²，则此时他对地面的压强为___________Pa，在某个时刻，小明的影长为1.5m，如图所示。若他以1m/s的速度匀速沿平直路面远离路灯而去，2s后影长为2m，则路灯离平直路面的高度为_______m.(g=10N/kg)

6、如图5所示，电源电压不变，当S₁、S₂同时闭合时，电流表示数是0.3A，电压表示数是6V。若两表位置互换，当S₂闭合S₁断开，电流表示数是0.2A时，则下列说法正确的是：

　　 A、电压表示数仍是6V　　 B、R₁的阻值是20Ω

C、R₂的阻值是30Ω　　　 D、R₂消耗的功率为0.4W　

5、关于同一直线上两个力的合力，下列说法错误的是　　　　

A.合力一定大于其中任何一个力　　　 　B.合力为零时，二力的三要素一定相同

C.合力为零时，物体的运动状态一定不变 　D.合力一定小于其中任何一个力

4、如图1所示，光滑水平面上的小车在拉力F的作用 下运动，在拉力逐渐减小的过程中，小车的速度将：　　　

3、中华民族有着悠久的文明历史，我国古代早就有人对自然现象进行观察和研究，留下了许多史料记载。下列是有关记载和相应的物理本质的解释，其中不正确的是：　

　 A、“山顶有泉，煮米不成饭”--山顶气压较低，泉水的沸点较高，水不容易沸腾

　 B、“司南之杓，投之于地，其抵指南”--地球周围存在磁场

　 C、“花气袭人知骤暖”--温度升高，分子的热运动加剧

　 D、“潭清疑水浅”--光发生了折射

2、下列事例中,能看到物体实像的是：　　

A、在岸边看到水中游动的鱼　　　 B、在水中通过潜望镜看到水面上的景物

C、在电影院看到银幕上的画面　　 D、通过放大镜看报纸上的字

1、一学生用100牛的力将重为50牛的足球沿水平方向踢出20米远，则该学生对球做的功是：

　　　 A、3000焦　　　　　 B、1000焦　　　　　　　　　 C、2000焦　　　　　 D、无法确定　　　　　

23.(10 分)为了研究某一特殊材料制成的导体元件L的电学特性，长江中科学探究小组通过实验，测得通过该元件的电流 I 与电压 U 加在它两端电压的实验数据如下表所示：

(1)观察表中的实验数据，探究小组的同学对I与U间的关系提出了以下的猜想：

猜想甲：通过导体元件L的电流可能与加在它两端的电压成正比。

猜想乙：通过导体元件L的电流可能与加在它两端的电压德平方成正比。

猜想丙：加在导体元件L两端的电压可能与通过它的电流的平方成正比。

经分析与论证，你认为，表中的实验数据支持上述哪种猜想？

答：　　　　　　　　　　　 。(2分)

(2)进一步分析可得出：通过导体元件L 的电流I 与加在它两端电压U之间的关系式为：

I＝　　　　　　　　　　　　　　　 。(2分)

(3)现将用该导体元件L 与一个遵从欧姆定律的电阻器 R₂ 串联在一起后，接在6V电源上。当串联的电阻器阻值 R₂是多少时，电路中的电流为O.08A？　 (3 分)

(4)若将导体元件L 与 R₃ 串联按在同一电源上，当串联的电阻器阻值 R₃是多少时，导体元件 L 消耗的电功率是电阻 R₃ 消耗功率的2倍 ？(3 分)

22.(6 分))已知在稀盐酸中逐滴滴入碳酸钠溶液时发生以下反应：Na₂CO₃+2HCl＝2NaC1+ CO₂↑十H₂0；在碳酸钠中逐滴滴入稀盐酸时先发生以下反应：

Na₂CO₃ + HC1 ＝ NaHCO₃+ NaC1,然后才发生反应：

NaHCO₃+HC1＝ NaC1 + C0₂ ↑+H₂0。

甲、乙两位同学对实验室久置的Na0H 的变质程度进行探究。先称取13.3g 的NaOH 样品(杂质为Na₂CO₃),配成溶液，然后向溶液中逐滴加入质量分数为14.6%的稀盐酸，实验测得加入稀盐酸的质量与产生C0₂气体的质量关系如图所示。

(1)计算样品中所含氢氧化钠的质量。

甲、乙两同学分别按以下方法计算，请你帮他们求出结果。

甲同学根据二氧化碳的质量，求出了碳酸钠的质量，进而求得样品中所含氢氧化钠的质量为　　　　 。

乙同学认为产生气体前反应掉的62.5 g 盐酸全部被氢氧化钠所消耗，根据盐酸的质量求得氢氧化钠的质量为　　　　　　　　　　　　　　 。

(2)按甲、乙两位同学的方法所求出的氢氧化钠的质量并不相同，按　　　 (选“甲”或“乙”)同学的方法求得的结果正确，这是因为　　　　　　 　　　　　　　　　　　　　　　　　。
