15．如图11所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表　(　)

A．V₁示数增大，V₂的示数增大B．V₁示数减小，V₂的示数增大

C．V₁示数减小，V₂的示数减小D．V₁示数增大，V₂的示数减小

14.如图10所示的电路中，电源电压不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是(　　 )

A、灯泡L开路；　　 B、灯泡L短路；　 C、电阻R开路；　 D、电阻R短路

13．如图9所示，电源电压不变，当滑动变阻器接入电路部分电阻为R^/，定值电阻R₁两端的电压为U；调节P的位置，使定值电阻两端的电压变为U/2，滑动变阻器接入电路的电阻为(　 )

A、2R^/　　 B、R^/　　 C、2R₁+R^/　　　 D、R₁+2R^/

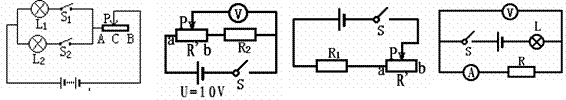

图7　　　　　　　　　 图8　　　　　　 　图9　　　　　　　　 图10

12．如图8滑动变阻器的电阻为200Ω，R₂的电阻为50Ω，电源电压为10V保持不变，当滑动变阻器的滑片从a滑到b时，电压表的读数变化范围是：(　　 )

A、2V-0；　　　　　　　 B、10V-0V；

C、10V-2V；　　　　　　 D、5V-1V。

11.如7图所示，灯泡L₁标有“3V、0.3A”的字样，灯泡L₂的电阻为8.33Ω，电源电压为6V。当S₁闭合，S₂断开，滑片P滑至中点C时，灯L₁正常发光，正确的说法是：(　　　 )

A．通过L₁的电流和通过R _AC的电流都是0.3A　 B．灯泡L₂两端的电压也是3伏

C．滑动变阻器AC两端，此时的电压是3伏　 　D．灯泡L₁的电阻 10欧

9．如图5所示，当滑动变阻器的滑片由左向右滑动时，安培表和伏特表的示数变化情况是(　 ) A、电流表示数不变，电压表示数变小　 B、电流表示数变大，电压表示数不变 C、电流表示数不变，电压表示数变大　 D、电流表示数变小，电压表示数不变 　　 10.已知导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，在如图6-甲所示的电路中，ab为粗细均匀长为L的电阻丝，滑片P与ab接触良好的并可自由滑动，R₀为定值电阻．若以电压表示数U为纵坐标，P离a点的距离x为横坐标，当闭合开关S后，U随x变化的图线应为图14--乙中的(电源电压不变)　(　)

图6--甲　　　　 　A．　　　　　　　 　 B．　　 乙　　　　 C．　　　　　　　　　　 　 D．

8．两根粗细和长短都相同的铜导线和镍铬合线串联起来接入电路中，则(　 )：　　　　　　　　　　　　　　　　　　　　　　　 图5 A、通过铜导线的电流大，电压也大； B、通过两导线的电流一样大，镍铬合线两端的电压大； C、通过两导线的电流一样大，铜导线两端的电压大； D、通过镍导线的电流大，但镍铬合金线两端的电压小

7．两个相同的电阻串联起来，总电阻为12欧，若接在某电源上，电路中电流为I₁。若则将它们并联起来，接在相同电源上，干路上电流为I_2，则I₁与I₂之比为(　 )：

A、1：1　 B. 1：2　　 C. 4：1　　 D. 1：4

6.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是：(　 )

A.改变电路中的电流；　　 B.改变被测电阻两端的电压；

C.改变被测电阻的阻值；　 　D.保护电路．

5．如图4所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是(　　 )

A. 电流表示数增大、电压表示数减小B. 电流表示数减小、电压表示数增大

C. 电流表和电压表示数都增大　　　 D. 电流表和电压表示数都减小

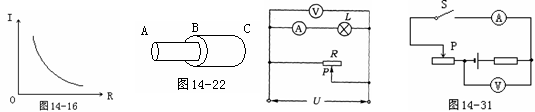

图1　　　　　　　　　 图2　　　　　　 图3　　　　　　　　　　 图4
