31.在“测定滑轮组机械效率”的实验中(如图17所示),每只滑轮重0.6N,每只钩码重2N,共挂3只钩码,弹簧测力计的最大刻度值为2.5N.

(1)所需要的实验器材除滑轮、铁架台、钩码、弹簧测力计外，还需要　　　　　　　　　　　　 _____________和____________________ .

(2)该实验的原理是　　　　　　　　　　　　　 .

(3)在图上画出滑轮组绳子的正确绕法.

(4)若不计绳子的质量和各处的摩擦,那么绳子自由端的拉力至少为 _______________ N.

(5)在实验中匀速拉动绳子,弹簧测力计的示数为2.5N,若钩码升高10cm,那么人的手做的总功是 _____________J,有用功为 ____________J,滑轮组的机械效率为_________________.

(6)若拿掉一个钩码再测滑轮组的机械效率,其值肯定 ________________(填“增大”、“减小”或“不变”)

30.在“杠杆的平衡条件”的实验中.

(1)把杠杆挂在支架上,实验前没挂钩码时,发现杠杆右端下倾,　 可将平衡螺母向　　　　　　　 _________旋转,才能使杠杆在水平位置平衡(选填左/右)

(2)实验中共有6个钩码,杠杆上每格距离相等,调节好杠杆后在杠杆左边离 支点2格的A处挂了3个钩码,如图16所示,为使杠杆在水平位置平衡,请你在杠杆的右端挂上钩码(用一种方

法).你的方法是___________________________________________________.

(3)实验中改变支点两侧的钩码位置和个数,用同样的方法一般要做三次,得到三组数据并

进行分析.这样做的目的是 _____________________________________

29.某同学在“测定滑轮组机械效率” 的实验中，用同一个滑轮进行了两次实验，如图15所示，得到的数据如下表：

(1)第一次实验中动滑轮的机械效率为 ____________ ,第二次实验中动滑轮的机械效率比第一次实验中动滑轮的机械效率 ____________ (高/低/相等)

(2)如不计绳子与滑轮间的摩擦,则根据第一次实验的数据可知,动滑轮的重为 ________.

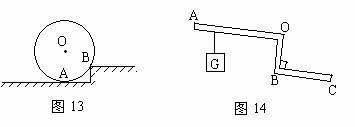

28.如图14所示,曲杆AOBC的自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小的力F的示意图及其力臂.

四:实验题:(每格1分,图2分,计15分)

27.如图13所示,一个质地均匀的圆桶重400N,直径1m,要把它推上一个高20cm的台阶,如果要用最小的力把它推上台阶,在图上画出这个力的示意图.

26.给你两个滑轮及若干绳子,组装一个滑轮组,使动力F为总重的1/4(不计绳重和摩擦)图作在虚线框内.

25.如图12所示,在水平拉力作用下,使重为40N的物体A匀速移动

了5m,物体A受到地面的摩擦力为5N,不计滑轮及绳子的重力和

滑轮与绳子间的摩擦,在此过程中拉力F做的功为

A.50J　　　　　 B.25J　　　　　　　 C.100J　　　　　　 D.200J

24.同一水平面由两种不同的材料构成,AB段粗糙,BC段光滑,两段

长度相等,物体M受水平向右恒力F的作用由A　　　 B　　　 C,如图11

所示,两段路上力所做的功分别为W1和W2,其大小的关系是

A.W1＞W2　　　　　　　　　 B.W1＜W2　　　　　　 C.W1＝W2　　　　　　　 D.不好判断

23.如图10所示,杠杆处于平衡状态,下列那种方法

能使杠杆重新平衡(每个钩码的重相等)

A.左、右两边各去掉一个钩码

B.左边钩码向左移动一格,右边钩码向右移动一格

C.左、右两边各增加一个钩码　　　　　　　　　　　 D.右边去掉2个钩码并向右移动3格

22.如图9所示,整个装置处于静止状态,弹簧测力计A、B、C的示数分别为FA、FB、FC，以下有关弹簧测力计的示数的关系，正确的是

A.FA=FB=FC　　　　　　 B.FA=FB=3FC　　　　 C.3FA=2FB=6FC　　　 D.2FA=FB=3FC
