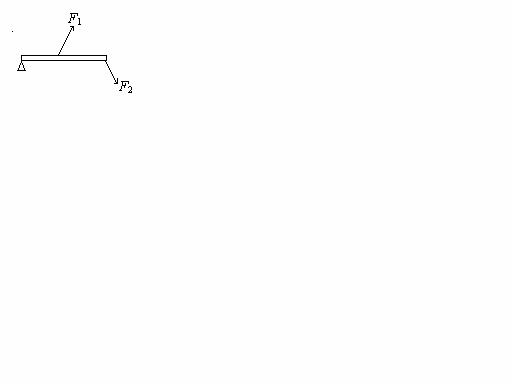

30、画出图5所示杠杆受力的力臂.

29.图是某同学安装的模拟家庭电路，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况和插座使用情况是　　　　(只填序号)　　　　　　　

　A.甲、乙两灯都正常工作　 B.只有乙灯正常工作

　C.甲、乙两灯都不正常工作 D.只有甲灯正常工作

　E.插座甲能使用　 　 　F.插座乙能使用

28. 我国家庭电路的电压是　　 V，家庭电路中各用电器都是　　联的，电能表是测量　　　　　的仪表，他家同时使用的家用电器的总功率不能超过　　　W.物业工作人员来他家收电费，观察到他家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.2 kW·h．若按0.55元／kW·h计费，李刚家本月应缴电费__ ____元.

26.一套起重装置，效率为80%，功率为10KW，这套起重装置在10s内完成总功_______J，有用功_______J.

27周末，小华在家开着空调看电视.妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了.则“跳闸”的原因可能是 ________________________.

25．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)

24.三峡水电站是目前世界上最大的水电站，2006年5月20日三峡大坝全线建成。

(1)三峡水电站工作时，把水的机械能转化成____________能。

(2)发电机是根据法拉第发现的____________现象制成的。

23.电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的____________相等，但是电炉丝比铜导线的____________大，消耗的电功率多的缘故。

22.一架起重机2min时间内将5t的货物匀速提高10m，接着用1min的时间使货物在水平方向移动了5m。在整个过程中，起重机对货物做功的功率为　　　　 w。

21.某人用50N的水平拉力拉着重200N的木箱沿水平地面匀速移动了5m，则该人对木箱做的功为　　　 　，重力做的功为　 　　 。

20.如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开).使用过程中，站在地上的人接触到了用电器的金属外壳.最有可能造成触电事故时，三个触点所处的状态是选项：　　　　　(　 )

选项	触点甲	触点乙	触点丙
A	接通	接通	接通
B	断开	接通	断开
C	断开	断开	接通
D	接通	断开	断开
