21、+5　 复合

39、小雯设计了一个测量物体重力的“托盘秤”，如图是原

理示意图，其中的托盘用来放置被测物体，OBA是可绕

O点转动的杠杆，R₁是压力传感器(其电阻值会随所受

压力大小变化而变化，变化关系如下表)，R₀为定值电

阻，　 为显示重力大小的仪表(实质是一个量程为

0-3V的电压表)。已知OB:OA=1:2，R₀=100Ω，电源电

压恒为3V(忽略托盘、杠杆及压杆的重力)。

(1)托盘上没放物体时，压力传感器R₁的电阻值是　 　　　Ω。

(2)当托盘上放被测物体时，电压表的示数如图所示，则此时

压力传感器R₁上的电压是多少？

(3)第(2)题中被测物体的重力是多少？(g取10牛/千克)

亲爱的同学：请别忘了再仔细检查一遍，祝你成功！

38、横亘在我市衢江、开化、常山的千里岗山脉的岩石以石灰岩为主，石灰石储量达50亿吨，是我市制造水泥、石灰、轻质碳酸钙的主要原料来源。某校科学探究小组同学把一块从三衢山捡来的石灰石做纯度分析，进行了如下实验：

①用天平准确称取20克石灰石放入甲图A装置中，同时加入足量稀盐酸；

②测量C装置中吸收到的由反应过程中产生的二氧化碳的质量，并据此绘成乙图中的曲线；

③根据实验结果计算该石灰石的纯度。

请分析回答下列问题：

⑴甲图中装置B的作用是　　　　　　　　　　　　 。

⑵根据实验数据计算该石灰石中CaCO₃的质量分数。

⑶忽略空气中二氧化碳及盐酸挥发对实验结果的影响，你认为由C装置测得的二氧化碳质量与反应产生的二氧化碳质量相等吗？试分析原因。　　　　　　　　　　　 。

(2)解：

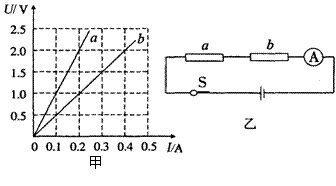

37、两电阻a、 b各自的电流与两端电压的关系图线如图甲所示，

　　 (1)电阻a的阻值多大？

(2)如果把a、b两个电阻串联接

成如图乙所示的电路时，电流

表的示数为0.2A.

　　 求：①电阻b的电功率．

　 　　 ②电阻a、b在lmin内消耗的

电能之和．　

36、某课外活动小组的同学将16克氧化铜和过量的炭粉均匀混合，用下图所示装置进行实验。图中铁架台等装置已略去。请回答有关问题：

　 (1)实验中最多能得到铜多少克？(写出计算过程)

(2)同学们想通过测定消耗碳、氧元素的质量和

生成二氧化碳的质量，以进一步分析氧化铜

和炭粉反应产生的气体除CO₂外是否还有其它

产物。反应一段时间后停止加热，冷却到室温。

反应前、后测得的数据如下：

分析数据发现，反应中消耗碳和氧元素的质量　 　　　(填“大于”或“小于”或“等于”)生成二氧化碳的质量。下列4项中跟这一结果有关的有哪几项？　 　　　　。(填编号)

A．装置中还有一部分CO₂未被NaOH溶液吸收

B．氧化铜和炭粉反应产生的气体除CO₂外还有CO

C．氧化铜和炭粉没有完全反应

D．该反应不符合质量守恒定律

(1)解：

35、如图是人体气体交换与血液循环的关系模式图(图中7表示肺泡，8表示组织细胞)，请据图并结合所学知识分析解答下列问题：

(1)在心脏的A与C之间、B与D之间有

防止血液倒流的　 　　　　　　　　。

(2)图中[6]与[7]之间的气体交换过程称

为肺泡内的气体交换，它是通过气体的扩

散作用来实现的。其中二氧化碳的扩散方

向是[6]　 　　　　[7]。(用箭头表示扩散方向)

(3)图中[8]内的气体与[5]内血液中的气

体交换后，从血管E处流出的是　 　　　　　　血。

34、为了研究唾液淀粉酶的催化作用会受哪些因素的影响，某实验小组做了如下实验。分析后回答问题：

(1) 试管1和2比较，说明___________________________________________________。

(2)试管2和3比较，说明_____________________________________________________。

(3)试管________和_________比较，说明唾液淀粉酶的催化作用要受pH值的影响。

试管2滴加碘液后不变色的原因是______________________________________

1.2瓦。

(1)若电压表“0-15V”量程失效，只能使用“0-3V”量程。

　 请在图中把电压表连接好。

(2)若滑动变阻器有甲“20Ω 1A”、 乙“5Ω 2A”两种规格，本实验应选用________(填“甲”或“乙”)

(3)闭合开关S后，调节滑动变阻器使小灯泡正常发光时，电压表读数为 2.2伏，电流表示数如图所示，则小灯泡的额定功率为_________瓦。

33、在“测定小灯泡的额定功率”的实验中，已知小灯泡的额定

电压是3.8伏，电源电压为6伏，小灯泡的额定功率约为
