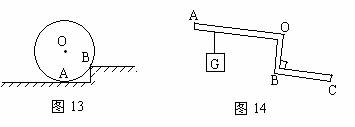

28.如图14所示,曲杆AOBC的自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小的力F的示意图及其力臂.

四:实验题:(每格1分,图2分,计15分)

27.如图13所示,一个质地均匀的圆桶重400N,直径1m,要把它推上一个高20cm的台阶,如果要用最小的力把它推上台阶,在图上画出这个力的示意图.

26.给你两个滑轮及若干绳子,组装一个滑轮组,使动力F为总重的1/4(不计绳重和摩擦)图作在虚线框内.

25.如图12所示,在水平拉力作用下,使重为40N的物体A匀速移动

了5m,物体A受到地面的摩擦力为5N,不计滑轮及绳子的重力和

滑轮与绳子间的摩擦,在此过程中拉力F做的功为

A.50J　　　　　 B.25J　　　　　　　 C.100J　　　　　　 D.200J

24.同一水平面由两种不同的材料构成,AB段粗糙,BC段光滑,两段

长度相等,物体M受水平向右恒力F的作用由A　　　 B　　　 C,如图11

所示,两段路上力所做的功分别为W1和W2,其大小的关系是

A.W1＞W2　　　　　　　　　 B.W1＜W2　　　　　　 C.W1＝W2　　　　　　　 D.不好判断

23.如图10所示,杠杆处于平衡状态,下列那种方法

能使杠杆重新平衡(每个钩码的重相等)

A.左、右两边各去掉一个钩码

B.左边钩码向左移动一格,右边钩码向右移动一格

C.左、右两边各增加一个钩码　　　　　　　　　　　 D.右边去掉2个钩码并向右移动3格

22.如图9所示,整个装置处于静止状态,弹簧测力计A、B、C的示数分别为FA、FB、FC，以下有关弹簧测力计的示数的关系，正确的是

A.FA=FB=FC　　　　　　 B.FA=FB=3FC　　　　 C.3FA=2FB=6FC　　　 D.2FA=FB=3FC

21.使用下列简单机械时,不可以省力的是

A.杠杆　　　　　　　　　　 B.定滑轮　　　　　　　　　 C.动滑轮　　　　　　　　　 D.滑轮组

20.下列关于功率的说法中正确的是

A.功率越大的机械机械效率高　　　　　　　　　　　　　　　 B.功率越大的机械越省力

C.功率越小的机械越省力　　　　　　　　　　　　　　　　　　　 D.功率越小的机械做功越慢

19.教学大楼每层高为3m,小明提着一个重50N的箱子,沿楼梯从一楼登

上三楼,再沿三楼水平走廊走了4m,进入教室,从一楼到教室的过程中小明对箱子做的功为

A.0J　　　　　　 B.300J　　　　　　　　　 C.450J　　　　　　　　　　 D.500J
