49．(04锦州)如图所示，小红在A点用最省力的做法启瓶盖，请你画出这个力F的示意图及它所对应的力臂L.

　　　　　图略

48．(04重庆北碚)铁锹是一种杠杆，请在图8中画出F₁和F₂的力臂L₁和L₂。

答案图略，画出一个力臂，位置正确得1分，若位置稍有偏离但标有直角符号的不扣分，未标L₁或L₂不扣分。

47．(04北京朝阳区)用滑轮组提升重物，请在图中画出拉力F＝G/3的绳子的绕法．(不计动滑轮、绳重和摩擦)

答案略

46．(04北京)(实验题)如图20所示的均匀杠杆，刻度线之间的距离都是相等的。使杠杆在水平位置平衡后，在杠杆的P刻线处挂2个钩码。为了使杠杆在水平位置重新平衡，应该在A刻线处挂 5 个钩码。(每个钩码的质量都相等)

45．(04北京)按要求完成下列作图

　 (3)在图10中，O点表示杠杆的支点，画出力F的力臂并用字母L表示。

答案略

(4)重为10N的物块A放在水平地面上，按图ll中所给的标度在图中画出物块A所受重力的图示。

答案略

(5)用图12所示的滑轮组成滑轮组提升重物，要求拉力为物重的二分之一(忽略摩擦及绳和滑轮的重力)，在图中画出滑轮组的绕线。答案略

答案略

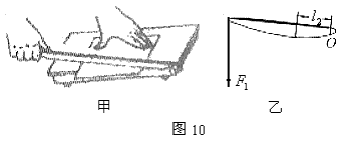

44．(04沈阳)如图所示，甲为办公用的裁纸刀，乙为其示意图，根据裁纸刀所受动力F1的方向及阻力F2的力臂l₂,画出动力F1的力臂l₁和阻力F2

答案略

43．(04湖北宜昌)(作图与实验题)图4所示是锅炉的保险阀，请在图上标出杠杆的支点O；蒸汽产生的动力F1及动力臂L_l。

支点正确1分，力及力臂都正确得1分，否则不给分

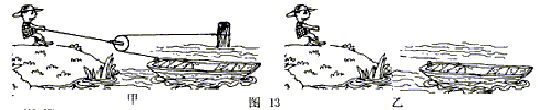

42．(04烟台)(作图题)小红学习了滑轮之后，用一根绳和一根滑轮，借助木桩设计出图13(甲)装置，将船拉上海滩，小明分析后，认为不太合理，请在图13(乙)中画出你的方法(把绳和滑轮画出来，并标出木桩的位置)

答案略

41．(04南京)图13是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F₁的力臂和阻力。

答案略

40．(04上海)(实验题)研究杠杆平衡条件的实验装置如图12所示，在未挂钩码时，螺母A．B的作用是__使杠杆在水平位置平衡____。挂上钩码后，发现杠杆不平衡，则应__移动钩码位置(或改变钩码个数)使杠杆在水平位置平衡 。
