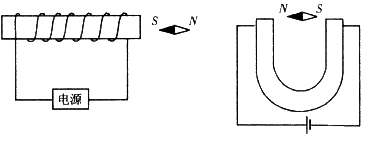

23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．

22．在如图所示的电路中，电源电压恒定，R₁为一定值电阻，R₂为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R₁的电功率变化范围是0.8 W-7.2 W，则P从a端滑至b端的过程中，电流表的示数(　)

　A．从1.8 A变化至0.2 A　　　　　 　　　　　　　　　　　　　　　　　 B．从0.4 A变化至1.2 A

　C．从1.2 A变化至0.4 A 　　　　　　　　　　　　　　　　　　　　　　 D．从0.2 A变化至1.8 A

21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是(　)

20．一个通电螺线管两端磁极的极性决定于

　A．螺线管的匝数　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．通过螺线管的电流方向　

C．螺线管内有无铁芯　　　　　　　　　　　　　　　　　　　　　　　　　　 D．通过螺线管的电流

19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在(　)

　A．AC段　　　　　　　　　　　　　　　　　　　　 B．CD段　　　　　　　　　　　　　 　C．电灯R短路　　　　　　　　　　　　 D．BD段

18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是(　)

　A．台灯的功率太大　　　　　　　　　　　　　　　　　　　　　　　　　　　 　B．台灯的插头处有短路

　C．台灯的灯座处有短路　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．插座处原来就有短路

17．现有一只“PZ220-60”灯泡L₁和一只“PZ220-25”灯泡L₂，下列有关说法中正确的是(　)

　A．灯泡L₁的电阻小于灯泡L₂的电阻　　　　　　　　　　　　　　　　　　　　 　B．它们并联在照明电路中时L₂亮

　C．它们串联在照明电路中时L₁亮　　　　　　　　　　　　 　D．它们正常发光时，在相同时间内消耗的电能相同

16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是(　)

　A．2.5 min　　　　　　　　 　　　　　　　 B．5 min　　　　　　　　　　　　　 　　　 C．20 min　　　　　　　　 　　　 D．30 min

15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断(　)

　A．a、d间相互排斥　　　　　　 B．a、d间相互吸引　　　　　　 C．a一定带正电　　　　　 D．d一定带负电

14．如图所示，电磁铁P和Q通电后(　)

　A．P的右端是N极，Q的左端是S极，它们相互吸引　B．P的右端是S极，Q的左端是N极，它们相互吸引

　C．P的右端是N极，Q的左端是N极，它们相互排斥　D．P的右端是S极，Q的左端是S极，它们相互排斥
