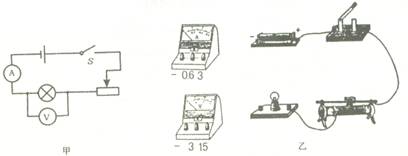

10．(7分)为了测定小灯泡的额定功率，提供了下列器材：待测小灯泡(额定电流为0.5A，额定功率不超过1.5W)，电压表(0~3V和0~15V两个量程挡)，电流表(0~0.6A和0~3A两个量程挡)，滑动变阻器、电源、开关、导线。

(1)正常情况下实验中电流表应选用　　　　　 A量程挡，电压表应选用　　　　 V量程挡；

(2)做上述实验时发现应选用的电压表量

程挡损坏，而另一量程挡及其它器材都完

好。为了测定小灯泡的额定功率，他们改

用另一量程挡和阻值为6Ω的定值电阻R₀，

按如图(甲)所示的电路进行测量。闭合

开关，调节滑动变阻器使小灯泡正常发光，

这时，电压表的示数如图(乙)所示，该

示数为　　　 V，小灯泡的额定电压为　　　　　 V，额定功率为　　　　 W。

(2005年辽宁省大连)

9.小明和小华合作测量额定电压为2.5V小灯泡的功率，已知灯丝电阻大于8Ω.现有下列器材：干电池三节，电流表(0 - 0.6A,0 - 3A)、电压表(0 – 3V,0 - 15V)、滑动变阻器(15Ω，1.5A)、开关各一个、导线若干.

(1)欲使滑动变阻器滑片向右移动时，灯泡变亮.请你用笔画线信替导线将图12所示的电路连接完整.

(2)他们测得的三次数据如上表，则小灯泡的额定功率为 ______ W.

(3)小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变.你认为引起灯丝电阻变化的原因是：_______________ ；有何生活经验或科技应用能支持你的观点(请举一例)________________________________________________ .

(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(至少说出两点)：

(2005年连云港)

8．在测定标有“2.5V”字样的小灯泡电阻的实验中：

(1)请你根据电路图将实物电路补充完整．

(2)通过实验得到了三组U和I的数据(如

右表)。当灯泡两端电压为3.0V时，电流表

示数如上右图，请将读数填入表格中。

(3)小灯泡正常发光时的电阻为________Ω。

(4)利用现有器材和电路图还能完成的实验有： ____________________ (说出一个即可)。

(2005年江苏省淮安市)

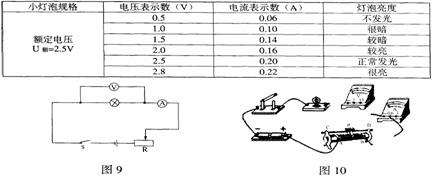

7．按图9所示电路进行“测定小灯泡电功率”的实验。实验中某小组多测了几组小灯泡两端电压较低时的数据，如下表所示。

(1)灯泡发光越亮时，灯丝的温度是越高的，那么灯丝电阻大小变化的情况是＿＿＿；你认为导致灯丝电阻变化的原因可能是：　　　　　　　　 　。

(2)为验证你的看法，你可选择一段钨丝重新设计实验进行探究。探究的课题内容是＿＿＿＿＿＿＿；在实验探究的过程中，可保持钨丝两端电压不变，改变　　　　　 ，观察通过钨丝的电流是否发生变化。

(2005年黑龙江省)

6．在“测定小灯泡的功率”的实验中：

　　 (1)请在图18中的圆圈内正确填入电表符号，使实验电路图完整。

　　 (2)图19中的实物连接有一处错误，请在错误连线上打“×”，井用笔画线替代导线画上正确的连线。

　　 (3)在纠正电路连接错误的操作过程中，应使开关处于______________状态。

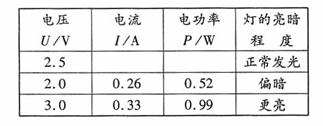

　　 (4)实验中，移动滑动变阻器滑片，使电压表示数为2.5v，此时电流表示数如图20所示。请将读数填入下表，并把表格补充完整。

　　 (5)从上表实验汜录中，可以发现灯泡亮暗不同时其实际功率大小______________；还可以计算的另一个物理量是______________。

(2005年桂林市)

5、几个同学在做“测定小灯泡额定功率”的实验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω。如图14所过渡时期小勇同学连接的实物电路。

(1)根据题目要求，把图14中的电路补充完整。

(2)在正确连接电路时，开关必须，滑动变阻器的滑片应移至端。实验时，要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为V，若此时电流表的示数如图15所示，电流为A，那么小灯泡的额定功率是W。

(3)小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的原因可能是。

(2005年福州)

4、(6分)在“测定小灯泡的功率”的实验中，小明同学设计的电路如图甲所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。

(1)请用笔画线代替导线，按照甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉，正确选用电表的量程)

(2)正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到　　　(填写“最左边”或“最右边”)　

(3)连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是下列的哪几种情况　　。(填写番号)

　A小灯泡短路　　

B小灯泡的灯丝断了

C小灯泡的灯座接触不良

D电压表的正、负接线柱接反

(4)排除故障后，调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图丙所示，则灯泡的额定功率为　　　　W。

(2005年福建泉州)

3．用伏安法测定额定电压为3.8V小灯泡的额定功率。(每问2分，共8分)

⑴请在下面的方框中画出实验电路图。

⑵将图14中的滑动变阻器接入电路。要求：滑片P右移时灯变亮。

⑶小灯泡正常发光时，电流表的示数如图15所示，通过小灯泡的电流为　　　　 A；

⑷小灯泡的额定功率为__________W。

	电路图

(2005年德阳市)

2、小静同学用电池组(两端电压为3v )、电压表、电流表和滑动变阻器等实验器材，测定标有“2.5V”小灯泡的额定功率。

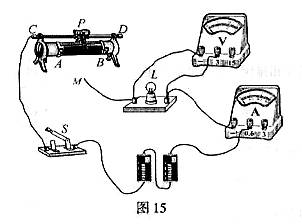

(1)如图15所示，小静连接的电路还没有完成，如果要求滑动变阻器的滑片P 向右移动时，电流表的示数变大，导线M应与滑动变阻器的接线柱　　　 连接。(填“A ”、“B”或“D”) ( 2 )小静把滑动变阻器正确连人电路后，闭合开关s，发现灯L 不发光，电流表无示数．但电压表有示数．电压表的示数如图16 所示，

为　　　　 v 。请你判断电路中出现的故障可能是　　　　　　　　　　　　　　 。

( 3 )小静排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图17 所示，灯L 的额定功率为　　　　　 W 。

(2005年北京西城区)

1．(6分)测小灯泡电功率实验．

(1)　 图10是本实验的实物部分连接图，请用实线代替导线完成对两电表的正确连接．

(3) 右表是某实验小组两位同学实验

记录的数据，事后他们分析，发现

其中一组数据不合理，不合理的数

据组的序号是：______________．

(2005年北京市)
