1.　　　　 (05宜昌)为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是： 3节干电池串联作电源、两个标为2.5V

字样的小灯泡、一只电流表、一个开关、导线若干.

他的实验设想是：首先将实验器材连成图9所示的

电路，然后用电流表选择恰当的量程分别测出A、

B、C三点的电流，分析这一次测量中三点电流的数

据，就得出干路与支路的电流的关系.　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

请你分析说明小明同学这一实验方案中存在哪些的不　　　　　　　 图9

足，并提出相应的改进意见.

1.(05.北京)我网家庭电路的电压值是 A . 1.5V　　　 B . 36V　　 C . 220V　　 D , 380V

2．(2006年广州)下列说法中正确的是( B )

　　　 A．半导体在任何情况下都不能导电　　　 B．超导体的电阻为零

　　　 C．原子不可再分　　　　　　　 D．纳米是比米大的长度单位

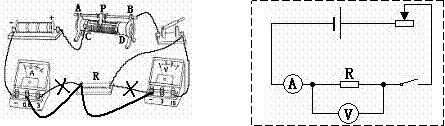

　(2006年广州海珠区)19．为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联起来作为电源，连成如图7所示的电路．

(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．

(2)在虚线框内，根据改正后的电路画出电路图．

20．(2006武汉)小明按如图甲所示的电路进行实验，当开关闭合后，电压表V₁和V₂的指针位置完全一样，如图乙所示，造成这一现象的原因是

A．可能L₁开路　　

B．可能L₂短路

C．可能 V₁和V₂所选量程不相同，L₁短路

D．可能 V₁和V₂所选量程不相同，电路各处完好

13．(06江苏宿迁物理)小明做作业时，发现电灯忽明忽暗，原因可能是 ( A)

A．灯泡的实际电压发生了改变　　　　　　　 B．灯泡的额定功率发生了改变

C．灯泡的额定电压发生了改变　　　　　　　 D．灯泡烧坏了

5．(2006广东课改区)在通常情况下，均属于导体的是　　　　　　　　　　　　　　　　　　　　　 (　 C )

A.人体　 海水　 干木材　

B．橡胶　 铁钉　 陶瓷

C．硬币　 石墨　 铜块

D．水银　 塑料　 盐酸

(06江苏宿迁物理)9．如图所示，当闭合开关S后，电路中最容易损坏的是( B )

A．灯泡L

B．电流表A

C．电压表V₁

D．电压表V₂

26.(2006山东泰安) 某校物理兴趣小组在课外实践活动中，制作了一个测量质量的电子秤，其原理如图中的虚线框所示，它主要有四部分构成：踏板和压力杠杆ABO，定值电阻R₀，压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)，显示质量大小的仪表V(实质是电压表)。其中AB：BO=4：1，且已知压力传感器R的电阻与所受压力F变化的关系如下表所示。(g取10N/kg)

　 设踏板和杠杆组件的质量可以忽略不计，接通电源后，电源电压恒为6V。

　 (1)踏板空载时，电压表的示数如右图所示，求定值电阻R₀的大小。

　 (2)当在踏板上放置50kg的物体时，电压表的示数是多大？

16．(2006江西物理卷)如图10所示电路，闭合开关后，将滑动变阻器滑片P由a端向端滑动过程中，图中电

压表和电流表的示数变化正确的是：　　　　　　　　　　　　　　　 [　　 ]

A．电压表示数不变，电流表示数变大

B．电压表示数变小，电流表示数变大

C．电压表示数不变，电流表示数变小

D．电压表示数变大，电流表示数变小

(2006山东济宁课改)10、如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是(　　 ).

A．电流表、电压表示数均变大

B．电流表、电压表示数均变小

C．电压表示数变大，电流表示数变小

D．电压表示数变小，电流表示数变大

15．(06江苏宿迁物理)如图所示，将两只额定电压相同的灯泡L₁、L₂串联在电路中，闭合开关S后，发现L₁亮，L₂不亮。对此有下列几种猜想，其中可能的是( D )

① L₂灯丝断了，灯座未短路

② 灯泡L₂的电阻太小

③ 灯泡L₂两端电压较大

④ 通过灯泡L₁、L₂电流不等

⑤ 灯泡L₂的灯座被短路

⑥ 灯泡L₁、L₂的额定功率不同

A．①　　　　　　　 　B．①③⑥　　　　 C．③④　　　　　 D．②⑤⑥

2006四川重庆)7．随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是(　 C　 )

A．灯与控制它的开关是并联的，与插座是串联的

B．使用测电笔时，不能用手接触到笔尾的金属体

C．电路中电流过大的原因之一是使用的电器总功率过大

D．增加大功率用电器时，只需换上足够粗的保险丝即可

31、(济南市)如图中，a、b、c、d为四个接线柱，闭合开关后，灯 L 不亮，已经确定是由于灯泡处发生了开路或短路引起的，在不允许拆开电路的情况下，若请你用一只电流表对电路故障进行判断，请将电流表接入的位置，开关的开闭情况以及观察到的现象和结论填入下表：

思考：1.如果把电流表换成电压表去探测故障,结果又怎样?

　 2如果换成”导线”,该题能行吗?

(5)
