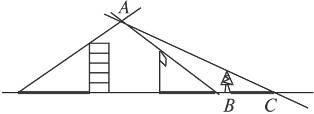

12.楼房、旗杆在路灯下的影子如图9-56所示.试确定路灯灯泡的位置，再作出小树在路灯下的影子.(不写作法，保留作图痕迹)

图9-56

答案：A点即为光源位置，线段BC就是小树在路灯下的影子.

提示：先确定光源的位置,再确定小树的影子.

11.画出下面实物的三视图.

图9-55

答案：(1)

(2)　　　　　　　　　　　

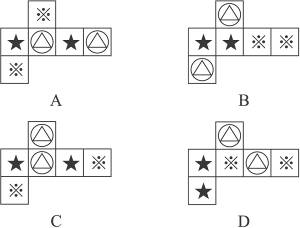

10.小丽制作了一个如图9-53所示的正方体礼品盒，其对面图案都相同，那么这个正方体的平面展开图可能是

图9-53

图9-54

答案：A

提示：正方形的对面图案相同想侧面展开图.

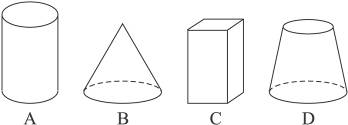

9.如图9-51，将图中的阴影部分剪下来，围成一个几何体的侧面，使AB、DC重合，则所围成的几何体图形是

图9-51

图9-52

答案：D

提示：圆台的侧面展开图是扇环的一部分.

8.如图9-50， 棱长是1 cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是

图9-50

A.36 cm²　　　　　　 B.33 cm²　　　　　　 C.30 cm²　　　　　　 D.27 cm²

答案：C

提示：可以看作将该几何体从上、下、左、右、前、后6个方向上分别“压扁”后，求6个面积分别为6的图形的面积.

7.(2010浙江中考)小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是

图9-49

答案：D

提示：阳光下投影为平行投影,所以不可能形成平行四边形.

6.圆柱的左视图是________________，俯视图是________________.

答案：矩形　 圆

提示：由圆柱的性质及视图.

5.教室中的矩形窗框在太阳光的照射下，在地面上的影子是________________.

答案：平行四边形

提示：由平行投影性质.

4.直角坐标平面内，一点光源位于A(0，5)处，线段CD⊥x轴，D为垂足，C(3，1)，则CD在x轴上的影长为________________，点C的影子的坐标为___________________.

答案：0.75　 (3.75,0)

提示：如图，通过△DEC∽△OEA从而求出DE的长度，即CD在x轴上的影长进而求出E点的坐标，即C点影子的坐标.

3.画视图时，看得见的轮廓线通常画成______________，看不见的部分通常画成____________.

答案：实线　 虚线

提示：由画视图的规定.
