实验题
在“验证牛顿运动定律”的实验中，采用如图1所示的实验装置．
小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出．
（1）当M与m的大小关系满足时，才可以认为绳对小车的拉力大小等于盘及盘中砝码的重力．
（2）一组同学在做加速度与质量的关系实验时，保持盘及盘中砝码的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图象法处理数据．为了比较容易地检查出加速度a与质量M的关系，应该作a与的图象．
（3）如图2所示为甲同学根据测量数据作出的a-F图线，说明实验存在的问题是．
（4）某同学在做加速度和力、质量的关系的实验中，测得小车的加速度a和拉力F的数据如下表所示：
$数学公式$ 0.20 0.30 0.40 0.50 0.60
a/（m?s^-2） 0.11 0.19 0.29 0.40 0.51
请根据表中的数据在坐标纸中作出a-F图象（图3）；
（5）图象的斜率的物理意义是；
（6）在“探究两个共点力的合成”实验中，某小组做实验时得出如图4所示的图（O为橡皮条与细绳套的结点）．图中是F₁与F₂合力的实验值，为使橡皮筋沿竖直方向伸长，那么互成角度的两弹簧秤所施的力F1和F2必须．
A．等大　B．互相垂直　C．水平分力，等大反向　D．竖直分力等大
（7）做匀变速直线运动的小车带动纸带通过电火花计时器，打出的部分计数点如图5所示．每相邻两点间还有四点未画出来，电火花计时器使用的是220V、T=0.02s的交流电，求：电火花计时器打第2个计数点时，小车的速度v₂=m/s，小车的加速度a=m/s²．（结果保留两位有效数字）

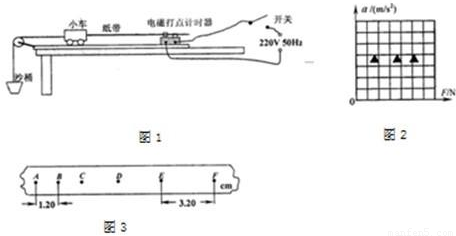

在探究“加速度与力、质量的关系”的活动中：
（1）将实验器材组装如图1所示．请你指出该装置中的错误或不妥之处：
① ；② ；③
（2）改正实验装置后，该同学顺利完成了实验．在实验中保持小车质量不变，改变沙桶的质量，测得小车所受绳子的拉力F和加速度a的数据如下表：

F/N	0.21	0.30	0.40	0.49	0.60
a/（m/s^-2）	0.10	0.21	0.29	0.41	0.49

1根据测得的数据，在图2中作出a～F图象；
②由图1可知，小．车与长木板之间的最大静摩擦力大小为 N．
（3）打出的某一条纸带，A、B、C、D、E、F为相邻的6个计数点，如图3，相邻计数点间还有四个点未标出．利用图中给出的数据可求出小车的加速度a= m/s²，A点的速度v_A= m/s．

查看答案和解析>>

为了探究加速度与力的关系，使用如图所示的气垫导轨装置进行实验．其中G₁、G₂为两个光电门，它们与数字计时器相连，当滑行器通过G₁、G₂光电门时，光束被遮挡的时间△t₁、△t₂都可以被测量并记录，滑行器连同上面固定的一条形挡光片的总质量为M，挡光片宽度为D，光电门间距离为x，牵引砝码的质量为m．回答下列问题：

（1）实验开始应先调节气垫导轨下面的螺钉，使气垫导轨水平，在不增加其他仪器的情况下，如何判定调节是否到位？
答：
（2）若取M=0.4kg，改变m的值，进行多次实验，以下m的取值不合适的一个是
A．m₁=5g　　　　B．m₂=15g　　　 C．m₃=40g　　　 D．m₄=400g
（3）在此实验中，记录得△t₁=0.02s；△t₂=0.01s；D=1cm；x=37.5cm，求得的加速度为 m/s²
（4）测得小车的加速度a和砝码重力G的数据如下表所示：
G/N 0.20 0.30 0.40 0.50 0.60
a/（m?s^-2） 0.10 0.15 0.20 0.25 0.30
则小车和砝码的总质量为
A．m=200g　　　　B．m=2g　　　　C．m=2kg　　　　 D．m=400g．

查看答案和解析>>

某同学在做加速度和力、质量的关系的实验中，测得小车的加速度a和拉力F的数据如下表所示：
F/N 0.20 0.30 0.40 0.50 0.60
a/（m?s^-2） 0.10 0.20 0.30 0.40 0.50
（1）根据表中的数据在如图所示的坐标中作出a-F图象；
（2）图象（或延长线）与F轴的截距的物理意义是；
（3）小车和砝码的总质量为 kg．

查看答案和解析>>

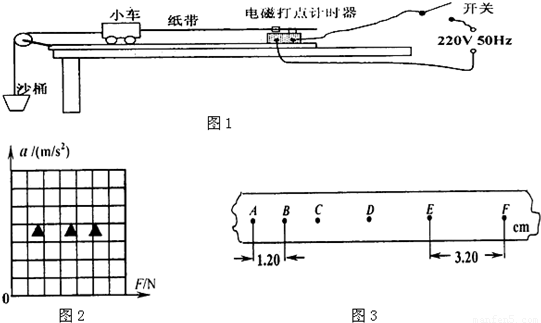

在探究“加速度与力、质量的关系”实验中：

（1）将实验器材组装如图1所示．请你指出该装置中的错误或不妥之处：
①______②______③______
（2）改正实验装置后，该同学顺利完成了实验．在实验中保持小车质量不变，改变沙桶的质量，测得小车所受绳子的拉力F和加速度a的数据如下表：

F/N	0.21	0.30	0.40	0.49	0.60
a/（m/s^-2）	0.10	0.21	0.29	0.41	0.49

①根据测得数据，在图2中作出a～F图象；
②由图象可知，小．车与长木板之间的最大静摩擦力大小为______N．
（3）打出的某一条纸带，A、B、C、D、E、F为相邻的6个计数点，如图3，相邻计数点间还有四个点未标出．利用图中给出的数据可求出小车的加速度a=______m/s²，A点的速度v_A=______m/s．

查看答案和解析>>
