(2013·湖北七市联考)如图9－2－16所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的匀强磁场区域，已知对角线AC的长度为磁场宽度的两倍且与磁场边界垂直．下面对于线框中感应电流随时间变化的图象(电流以ABCD顺序流向为正方向，从C点进入磁场开始计时)正确的是                                                                                       (　　)．

如图9-5-3所示，将相同的单摆拉到不同的位置A、B，使其同时（θ＜5°）振动起来，且h_a＜h_b，则有（    ）

图9-5-3

A.由A位置释放先摆到最低                  B.由A、B位置释放同时摆到最低点

C.摆到最低点时两球机械能相等              D.在任一时刻B的机械能总大于A的机械能

(2009年高考福建理综卷改编)如图9－3－14所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中．一质量为m(质量分布均匀)的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ.现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离l时，速度恰好达到最大(运动过程中杆始终与导轨保持垂直)．设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g.则此过程(　　)

图9－3－14

A．杆的速度最大值为

B．流过电阻R的电量为

C．恒力F做的功与摩擦力做的功之和等于杆动能的变化量

D．恒力F做的功与安培力做的功之和等于杆动能的变化量

闭合回路由电阻R与导线组成，其内部磁场大小按B－t图变化，方向如图9－3－20所示，则回路中                                                               (　　)．

图9－3－20

A．电流方向为顺时针方向

B．电流强度越来越大

C．磁通量的变化率恒定不变

D．产生的感应电动势越来越大

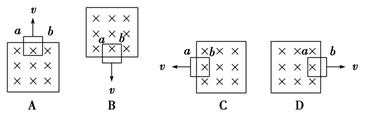

粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图9－3－11所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是(　　)

图9－3－11
