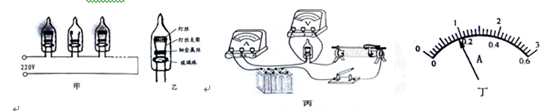

小明在欣赏圣诞树上的小彩灯时发现,各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光,如图甲,这是为什么呢?他仔细观察灯泡的构造如图乙,查阅得知细金属丝表面涂有绝缘物质;取一只完好的彩灯,按图丙电路进行实验,电源电压为7.5伏,数据及现象记录如下表:
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电压(伏) | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
电流(安) | 0.06 | 0.10 | 0.12 | | 0.20 | 0 |
彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
小明在欣赏圣诞树上的小彩灯时发现,各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光,如图甲,这是为什么呢?他仔细观察灯泡的构造如图乙,查阅得知细金属丝表面涂有绝缘物质;取一只完好的彩灯,按图丙电路进行实验,电源电压为7.5伏,数据及现象记录如下表:
实验次数 |
1 |
2 |
3 |
4 |
5 |
6 |
电压(伏) |
0.3 |
1 |
2 |
4 |
6 |
7.5 |
电流(安) |
0.06 |
0.10 |
0.12 |
|
0.20 |
0 |
彩灯亮度 |
不发红 |
弱光 |
较亮 |
亮 |
很亮 |
灯丝烧断 |
请依据上述信息完成以下问题:

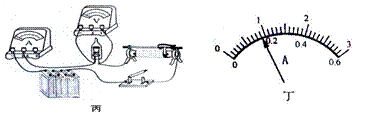

(1)第4次实验电流表示数如图丁,其读数为____安;
(2)从数据中发现,通过彩灯的电流与电压不成正比,其原因是___________;
(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是_________________;
(4)请依据彩灯结构及实验现象,推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是____________。
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电压(伏) | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
电流(安) | 0.06 | 0.10 | 0.12 | | 0.20 | 0 |
彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
小明在欣赏圣诞树上的小彩灯时发现,各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光,如图甲,这是为什么呢?他仔细观察灯泡的构造如图乙,查阅得知细金属丝表面涂有绝缘物质;取一只完好的彩灯,按图丙电路进行实验,电源电压为7.5伏,数据及现象记录如下表:
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电压(伏) | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
电流(安) | 0.06 | 0.10 | 0.12 |
| 0.20 | 0 |
彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
请依据上述信息完成以下问题:
(1)第4次实验电流表示数如图丁,其读数为____安;
(2)从数据中发现,通过彩灯的电流与电压不成正比,其原因是___________;
(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是_________________;
(4)请依据彩灯结构及实验现象,推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是____________。
小明在欣赏圣诞树上的小彩灯时发现,各小彩灯的连接方式为串联,当其中一只灯丝熔断,其他彩灯却仍能发光,如图甲,这是为什么呢?他仔细观察灯泡的构造如图乙,查阅得知细金属丝表面涂有绝缘物质;取一只完好的彩灯,按图丙电路进行实验,电源电压为7.5伏,数据及现象记录如下表:
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电压(伏) | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
电流(安) | 0.06 | 0.10 | 0.12 | 0.20 | 0 | |
彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
请依据上述信息完成以下问题:
(1)第4次实验电流表示数如图丁,其读数为____安;
(2)从数据中发现,通过彩灯的电流与电压不成正比,其原因是___________;
(3)能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是_________________;
(4)请依据彩灯结构及实验现象,推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是____________。
