A用如图所示的装置做“验证机械能守恒定律”实验，打点计时器的打点周期为，重锤的质量为，重力加速度为。

①完成下面部分实验步骤的有关内容

A．按图示的装置安装器件

B．将打点计时器接到        (填“直流”或“交流”) 电源上。

C．先            ，再             ，让重锤拖着纸带从高处自由下落。

D．……

②如图是实验打出的纸带，是速度为零的点，、、为从合适位置选取的三个连续点 (其他点未画出) ，量得此三点与点的距离分别为、、取图18中和          (填“”、“”或“”) 点来验证机械能守恒定律比较简捷方便，打点计时器打下该点时重锤的动能                            。（用已知的符号表示）

B如图所示，用一小钢球及下述装置测定弹簧被压缩时的弹性势能：光滑水平轨道与光滑圆弧轨道相切，轻弹簧的一端固定在轨道的左端，OP是可绕O点转动的轻杆，该轻杆摆到某处就能停在该处，作为指示钢球位置的标杆.

(1)还需要的器材是　　　　、　　　　.

(2)该实验是间接测量弹簧的弹性势能，实际上是把对弹性势能的测量转化为对

　　　　　的测量，进而转化为对　　　　　和　　　　　的直接测量。

A用如图所示的装置做“验证机械能守恒定律”实验，打点计时器的打点周期为，重锤的质量为，重力加速度为。

①完成下面部分实验步骤的有关内容

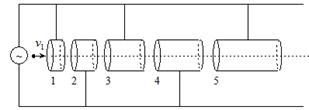

如图所示是一直线加速器原理的示意图，由Ｋ个长度逐个增大的共轴金属圆筒排列成一串（图中只画了5个作为示意），奇数筒和偶数筒分别连接到频率为f、最大电压值为Ｕ的正弦交流电源的两极（设圆筒内部没有电场），整个装置放在真空容器中，圆筒的两底面中心开有小孔。带电粒子从粒子源出发后，经过第一次加速，然后进入第一个圆筒，再向前运动。相邻两圆筒间的间隙很小，问：

　　 比荷为质子（），以沿轴线射入第一个圆筒，此时第1、2两个圆筒间的电势差为。（不计粒子的重力，不计粒子在两圆筒间运动的时间，不考虑相对论效应）

(1).要使质子每次在圆筒间都能获得最大的加速，质子穿越每个圆筒的时间最短为多大？

(2).在(1)的情形下，第n个圆筒的长度应为多大？若质子某次加速后动能为，则下一个圆筒长为多少？( )

(3).若利用回旋加速器使质子最终加速到动能为，则D形盒的半径应为多大？（D形盒中磁感应强度）

如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分．若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中正确的有（　）

A．L在此的功能为通直流，阻交流，叫高频扼流圈

B．C₁在此的功能为通交流，隔直流，叫隔直电容

C．C₂在此的功能为通高频、阻低频，叫做高频旁路电容

D．上述说法都不对
