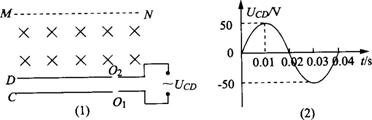

图13

(1)带电粒子经小孔O₂进入磁场后，能飞出磁场边界MN的最小速度为多大?

(2)磁场边界MN有粒子射出的长度范围.(保留一位有效数字)

(3)从0—0.04s时间内，哪些时刻飘人小孔O₁的粒子能穿过电场边界并飞出磁场边界MN?

如图甲所示，真空中两水平放置的平行金属板C、D，上面分别开有正对的小孔O₁、O₂，金属板C、D接在正弦交流电流上，两板C、D间的电压U_CD随时间t变化的图象如图乙所示．t=0时刻开始，从小孔O₁处不断飘入质量m=3. 2×10^-25kg、电荷量e=1. 6 ×10^-19C的带正电的粒子（设飘入速度很小，可视为零）．在D板外侧有以MN为边界的匀强磁场，MN与金属板心相距d=10 cm，匀强磁场的磁感应强度大小B=0. 1 T，方向如图甲所示，粒子的重力及粒子之间的相互作用力不计．平行金属板C、D之间的距离足够小，粒子在两板间的运动时间可以忽略不计．求：

(1)带电粒子经小孔O₂进入磁场后能飞出磁场边界MN的最小速度为多大？

(2)从0到0.04 s末的时间内，哪些时刻飘入小孔O₁的粒子能穿过电场并飞出磁场边界MN?

(3)磁场边界MN有粒子射出的长度范围．（保留一位有效数字）

如图甲所示滇空中两水平放置的平行金属板C、D，上面分别开有正对的小孔和，金属板C、D接在正弦交流电源上，C、D两板间的电压随时间t变化的图线如图乙所示。t=0时刻开始，从D板小孔处连续不断飘入质量为kg、电荷量C的带正电的粒子（设飘入速度很小，可视为零）。在C板外侧有以MA为上边界CM为左边界的匀强磁场，MN与C金属板相距d=10 cm，C的长度L=10 cm，匀强磁场的大小为B=0.1 T，方向如图甲所示，粒子的重力及粒子间相互作用力不计，平行金属板C、D之间的距离足够小，粒子在两板间的运动时间可忽略不计。求：

（1）带电粒子经小孔进入磁场后，能飞出磁场边界MN的最小速度为多大；

（2）从0到0.04s末时间内哪些时间段飘入小孔的粒子能穿过电场并飞出磁场边界MN；

（3）磁场边界MN有粒子射出的长度范围（计算结果保留一位有效数字）；

（4）在图中用阴影标出有粒子可能经过的磁场区域。
