13．（15分）如下图所示的木板由倾斜部分和水平部分组成，两部分之间由一段圆弧面相连接．在木板的中间有位于竖直面内的光滑圆槽轨道，斜面的倾角为θ．现有10个质量均为m 、半径均为r的均匀刚性球，在施加于1号球的水平外力F的作用下均静止，力F与圆槽在同一竖直面内，此时1号球球心距它在水平槽运动时的球心高度差为h．现撤去力F使小球开始运动，直到所有小球均运动到水平槽内．重力加速度为g．

（3）（4分）一同学利用水平气垫导轨做《探究碰撞中的不变量》的实验时，测出一个质量为0.8kg的滑块甲以0.4m/s的速度与另一个质量为0.6kg、速度为0.2m/s的滑块乙迎面相撞，碰撞后滑块乙的速度大小变为0.3m/s，此时滑块甲的速度大小为      m/s，方向与它原来的速度方向     （选填“相同”或“相反”）．

（2）（4分）目前核电站是利用核裂变产生的巨大能量来发电的。请完成下面铀核裂变可能的一个反应方程：       ．已知、、和中子的质量分别为、、和，则此反应中一个铀核裂变释放的能量为         ；

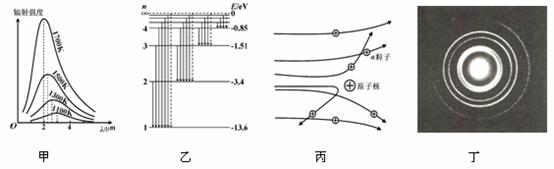

A．图甲：普朗克通过研究黑体辐射提出能量子的概念，成为量子力学的奠基人之一

B．图乙：玻尔理论指出氢原子能级是分立的，所以原子发射光子的频率也是不连续的

C．图丙：卢瑟福通过分析α粒子散射实验结果，发现了质子和中子

D．图丁：根据电子束通过铝箔后的衍射图样，可以说明电子具有粒子性

①这条光线在AB面上的的入射角为        ；

②图中光线ab          （填“能”或“不能”）从AC面折射出去．

C．（选修模块3-5） （12分）

（1）（4分）下列四幅图涉及到不同的物理知识，其中说法正确的是

（3）（4分）直角玻璃三棱镜的截面如图所示，一条光线从AB面入射，ab为其折射光线，ab与AB面的夹角= 60°．已知这种玻璃的折射率n =，则：

②x = 0.5m处质点在0～5.5s内通过的路程为         cm．

①写出x = 0.5 m处的质点做简谐运动的表达式：        cm；

B．（选修模块3-4）（12分）

（1）（4分）以下说法中正确的是

A．光的偏振现象说明光是一种纵波

B．相对论认为空间和时间与物质的运动状态有关

C．麦克斯韦预言并用实验验证了电磁波的存在

D．在光的双缝干涉实验中，若仅将入射光由绿光变为红光，则条纹间距变宽

（2）（4分）如下图所示是一列沿x轴正方向传播的简谐横波在t = 0时刻的波形图，已知波的传播速度v = 2m/s．试回答下列问题：
