18. （2分）如下图，画出动力F₁的力臂L₁和抽水机手柄B点处受到的阻力F₂．

17. （2分）将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

二、作图与实验题

16. （2分）如下图：一束光从空气斜射到某液面上，入射光线与液面成30°角，画出在界面上发生反射、折射的光路图。

15.如图，电源电压保持不变，灯L上标“5V 2W”字样，R₁为10Ω。当开关S₁闭合，S₂断开时，灯L恰能正常发光；当S₁断开，S₂闭合时，灯L的实际功率为0.５W，则知R₂阻值为（　　 　　　）

A．42.5Ω　　　　　　 　B.22.5 Ω

C．32.5Ω　　　　　　 D. 50Ω

14．如图5所示，容器中装有一定量的水，先把物体A放在小玻璃杯里，如图甲，再用细线把A吊在杯底，如图乙，（图中细线重力及体积均不计）.设甲、乙两图中物体A和玻璃杯共同受到的浮力分别为F_甲和F_乙，水对容器底的压强分别为p_甲和p_乙，则（　 ）　　　　　　

A．F_甲＜F_乙　 p_甲＝p_乙 。 B．F_甲＝F_乙　 p_甲＝p_乙。

C．F_甲＝F_乙　 p_甲＜p_乙 。 D．F_甲＞F_乙　 p_甲＞p_乙。

13．如图所示的电路，电源电压是11V，灯泡L₁标有“8V 2W”字样。调节滑动变阻器，使灯泡恰好正常发光，此时电流表的读数是1.5A，则R的阻值和在R上消耗的电功率分别为：（　　　　　　　 ）

A、32 Ω ，2W ；　　 B、192Ω ,10W ；

C、6.4Ω ,12W；　　　 D、6.4Ω ,10W.

12.如图所示，标有“6V 6W”的小灯L₁和“6V 3W”的小灯L₂串联在电源两端，为保证小灯泡不被烧毁，电源电压不得高于　（　　　　　 ）A．6V　　　　　　 B.12V

C．18V 　　　　　D. 9V

11、如图所示的相同容器中分别装有相同质量的水，水中的电阻丝分别为R₁和R₂，且R₁＞R₂，则闭合开关S后，a，b容器中水温升高较快的是（　）

A．a容器中的水　　　 B．b容器中的水

C．快慢一样　　　　 D．无法判断

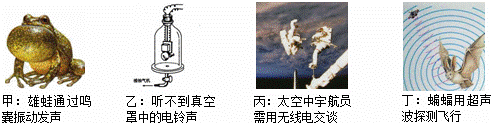

10. 如图所示四个声现象中，哪两个可以用相同的声学知识解释（　） A．甲和乙　　　　　　 B．乙和丙　　 C．丙和丁　　　 　　　D.甲和丁

9.小明用两个相同的滑轮组成不同的滑轮组（如图7所示），分别将同一物体匀速提高到相同高度，滑轮组的机械效率分别为η₁、η₂。下列关系正确的是（忽略绳重及摩擦）

A．F₁ >　F₂，η₁ =　η₂

B．F₁ >　F₂，η₁ >　η₂

C．F₁ <　F₂，η₁ =　η₂

 D．F₁ <　F₂，η₁ >　η₂
