二、填空题

3．（2012淮安）如图所示，在测定杠杆机械效率的实验中，竖直向上匀速拉动弹簧测力计，使挂在杠杆OB上的物块缓慢上升至虚线位置，测力计的示数F为_________N，测力计竖直移动的距离s为0.2m，物块重G为1.5N，物块上升的高度h为0.3m，则杠杆的机械效率为_________%，使用杠杆提升物块的过程中，所做的额外功的原因之一是_________。

答案：2.5   90   杠杆自身的重力（或支点处存在摩擦）

一、选择题

2．（2012呼和浩特）如图所示，用相同的滑轮不同的绕法提起相同的重物，摩擦力可以忽略不计，在物体匀速上升的过程中

A．甲图省力，机械效率甲图大

B．甲图省力，机械效率一样大

C．乙图省力，机械效率乙图大

D．乙图省力，机械效率一样大

答案：B

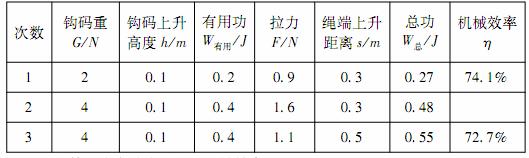

29．（11·锦州）某实验小组在“测滑轮组机械效率”的实验中，第1、2、3次实验装置分别如图中的甲、乙、丙所示，实验得到的数据如下表所示。

（1）第2次实验中测得的机械效率是_________；

（2）比较第1、2两次实验数据，可得出：使用同一滑轮组提起的钩码越重，滑轮组的机械效率越_________（填“高”或“低”）；

（3）第3次实验中的动滑轮个数比第2次多，动滑轮自重增大，拉力移动相同距离时，对动滑轮所做的额外功________（填“增加”或“减少”），由此得出：滑轮组的机械效率与动滑轮组的自重大小_________（填“有关”或“无关”）；

（4）实验小组的同学猜想：滑轮组的机械效率还可能与钩码被提升的高度有关，请你选用上述器材设计一个实验来验证这一猜想是否正确，

写出实验步骤。

答案：（1）83.3%    （2）高

（3）增加    有关

（4）略

2012年

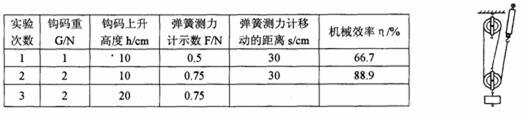

20．（11·滇西八地）如图所示是小华同学探究滑轮组的机械效率的实验装置，实验数据如下表：

（1）实验中应该_________竖直向上拉动弹簧测力计；

（2）第3次测量中，弹簧测力计移动的距离为_________cm，滑轮组

    机械效率为___________；

（3）分析实验数据，可得出的实验结论是：滑轮组机械效率与______

  ____________________有关。

答案：（1）匀速    （2）60    88.9%    （3）提升的物重

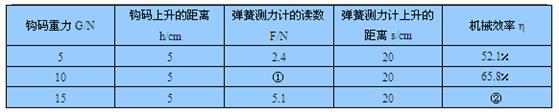

14．（11·德州）在探究“影响滑轮组机械效率的因素”实验中，某同学用同一滑轮组分别做了三次实验，如图所示。实验数据记录如下：

（1）编号①处数据应为              ，编号②数据应为          。

（2）分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与             有关。

答案：（1）3.8；73.5%    （2）提升重物的重力

26．（11·北海）用如图所示实验装置测量动滑轮的机械效率。

（1）实验时，应竖直向上______拉动弹簧测力计，使挂在动滑轮下的物体A缓慢上升。

（2）将滑轮拉至图中虚线位置的过程中，测力计的示数F为_____N，物体A重G为3.6N，物体A上升高度h为0.1m，测力计移动距离s为0.2m，则动滑轮的机械效率为_____。

答案：（1）匀速    （2）2.4    75%

29．（11·福州）如图21所示，在“测滑轮组机械效率”实验中，物体重为5.4N。

（1）实验时要竖直向上且________拉动弹簧测力计。若物体上升高度为10cm，此时弹簧测力计的示数如图中所示，是___________N，则滑轮组的机械效率是___________。

（2）若仅增加物体的重，该滑轮组的机械效率将________（选填“增大”、“减小”或“不变”）。（不计摩擦）

答案：（1）匀速   2.4   75%    （2）增大

33．（11·河北）下表是小明测一滑轮组机械效率时收集的有关数据。

	动滑轮重 G动／N	物重 G／N	钩码上升 高度h／m	动力 F／N	动力作用点移 距离s／m	滑轮组的 机械效率
1	0.5	1	0.1	0.7	0.3	47.6%
2	0.5	2	0.1	1.1	0.3	60.6%
3	0.5	4	0.1	2	0.3

（1）请在图中画出实验中滑轮组的绕绳方法。

（2）将表格中的数据补充完整。

（3）用同一滑轮组提升不同重物至同一高度，提升的物重增加时，除克服动滑轮重所做的额外功外，其它额外功将_________ (选填“变大”、“变小”或“不变”)。进一步分析可知，在动滑轮和绳重一定的情况下，该滑轮组的机械效率与_________和_________有关。

（4）第一次实验中，钩码上升0.1m所用的时间为1.5s，则动力的功率为_________W。

答案： （1）如图

  （2）66.7％    （3）变大     物重     摩擦  （4）0.14

32．（11·大庆）小霞在做“测滑轮组机械效率”的实验前猜想，滑轮组机械效率的大小可能与三个因素有关：（1）所提物体的重力；（2）动滑轮  的重力；（3）绳子的绕法．

为了验证自己的猜想，她做了四次实验，如上图所示（实验所用的每个滑轮重力相同）．第1、2次实验是用甲滑轮组，第3次实验是用乙滑轮组，第4次实验是把第1次实验的滑轮组换了种绕法．实验数据如下表：

（1）分析对比第1、2次实验数据，对猜想（1）可得结论：                         ；

（2）分析对比第2、3次实验数据，对猜想（2）可得结论：                         ；

（3）将第4次实验的绳子绕法在丙滑轮组上画出，并在数据表中算出机械效率．

（4）对比第        、        两次实验数据，可知滑轮组机械效率与绳子绕法无关．

答案：（1）滑轮重力一定、绕法相同，所提物体重力越大，机械效率越高（只答出滑轮组的机械效率与所提物体的重力有关不给分）  （2）所提物体重力相同，绕法相同，动滑轮的重力越大，机械效率越低（只答出滑轮组的机械效率与动滑轮的重力有关不给分）

（3）如上图       83.3    （4）l    4（或4   1）

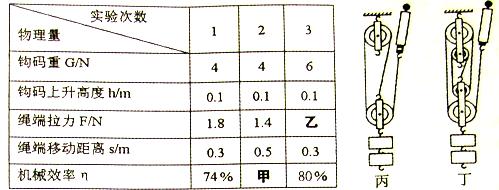

32．（11·宁德真题）小明在“测滑轮组机械效率”的实验中得到数据如下表所示，实验装置如图所示。

（1）做这个实验时弹簧测力计要竖直向上________拉动。

（2）通过计算得出表格中甲的机械效率是________%，乙的拉力是______N。

（3）从表中数据可分析出第2次实验是用______图的装置做的实验（填“丙”或“丁”）。

（4）比较1、3两次实验，发现同一滑轮组的机械效率与_______有关。

答案：（1）匀速    （2）57    2.5    （3）丁    （4）物重
