31．（11·南通）按照题目要求作图．（3）如图所示，画出用最小的力提升物体时滑轮组的绕线．

答案：如图

（11·赤峰、巴彦淖尔）16．（3）如图，用滑轮组提升物体，请画出最省力的绳子绕法。

答案：如图

三、作图题

33．（11·徐州）（2）用如图所示的滑轮组提升重物，请用笔画线组装成最省力的滑轮组．

答案：如图

19．（11·呼和浩特）如图所示，轻绳连接质量为m₁和m₂的二个物体，处于静止状态。已知m₁<m₂，k为放在水平地面上的磅秤。（不计滑轮摩擦）求：

（1）绳A的拉力为____________________；

（2）磅秤读出的质量为_________________。

答案：（1）m₁g　　 （2）m₂-m₁

18．（11·天水）如图所示，物体M在拉力F作用下做匀速直线运动，物体M与地面的摩擦力为24N，则F=________N（不计绳重、滑轮与绳间的摩擦）。若拉力F增加8N，则物体M与地面间的摩擦力________（填“变大”、“不变”或“变小”）。

答案：12　　 不变

18．（11·牡丹江）如图甲所示，用一把弹簧测力计，人就可以拉起3吨重的大象和铁笼，是因为使用杠杆可以________。如图乙所示，升旗杆顶部有一个定滑轮，使用它不能省力，但可以改变________。

答案：省力　　 力的方向（或动力的方向、拉力的方向）

　(11·株洲)27．如图是现代家庭经常使用的自动升降衣架的结构示意图，它可以很方便晾起洗好的衣服，取下晒干的衣服，其实就是通过一些简单机械的组合来实现此功能。图中动滑轮有　　________个，此装置　　(填“能”或“不能”)改变动力的方向。

答案：2　 　能

24．（11·兰州）如图所示，质量为60kg的人，站在质量为30kg的吊篮内，他至少用________N的拉力拉住绳子，才能使自己和吊篮在空中保持静止。（g＝10N/kg）

答案：225

25．（11·娄底）建筑工地上，施工人员用如图所示的滑轮组匀速吊起建筑材料。吊篮及建筑材料共重1200N，不计滑轮、吊钩、绳的自重及摩擦，绕在滑轮组上的钢丝绳的拉力为_______N。

答案：600

二、填空题

19．（11·柳州）（2）滑轮在生活中有着广泛的应用，在需要改变力的方向时，要使用_________(选填“定滑轮”或“动滑轮”)；在需要省力时，要使用_________(选填“定滑轮”或“动滑轮”)。

答案：定滑轮　　 动滑轮

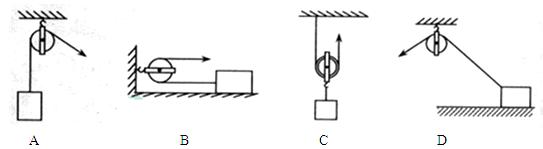

7．（11·湘潭）下 图中利用了动滑轮的是

答案：C

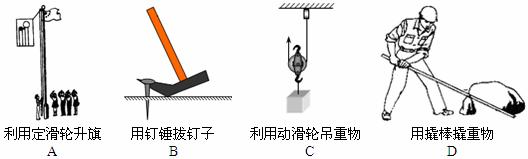

13．（11·娄底）下图所示的简单工具在使用过程中，不能省力的是

答案：A
