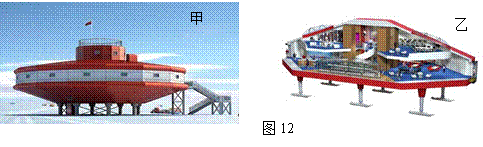

18、(6分)、2014年2月8日,中国南极泰山站正式建成开站,这是中国在南极建设的第四个科学考察站。泰山站主体建筑设计成“飞碟”状,并且建在立桩上,如图甲所示。
15(2分)、电流表和电压表测量电阻时:
(1) 不能直接接在电源两极上,由此判断出它的的内阻 (填“很大”或“很小”)
(2)电流表和电压表的指针都会发生偏转,简述电流表和电压表指针摆动的原因:
16(4分)、探究“作用在同一个物体上二个力的平衡条件”,需要比较“平衡”和“不平衡”两种不同状态的受力情况才可以得出结论。实验室内的实验装置如图8所示(定滑轮按45°角固定在桌边上)。小红利用此装置做实验过程中,将木块进行扭转,小亮说:“由于定滑轮无法扭转,所以会影响实验效果”。
(1)在木块不扭转的情况下,“二力平衡”的三个条件中,对哪些平衡条件的探究存在缺陷?
(2)根据实验需要改进该实验装置,简述你的改进方案。
14(4分)、利用干电池、导线、小灯泡、铅笔芯、橡皮、塑料尺,可以完成下列探究实验中的的哪几个实验(写出实验的序号): 。
①
物质导电性;
②电流与电压、电阻的关系;
② ③导体在磁场中产生电流的条件; ④电阻大小与导体长度的关系。
三、作图与实验题
(本题包括5个小题,共16分。按题目要求作答)
12(4分)、在图6所示的光路图中,分别填入合适的透镜

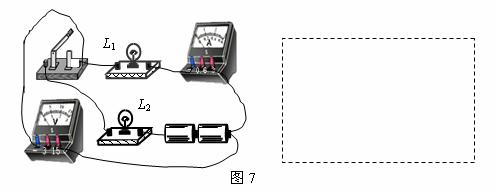

13(2分)、根据图7所示的的实物连接图,在右面的框中画出电路图

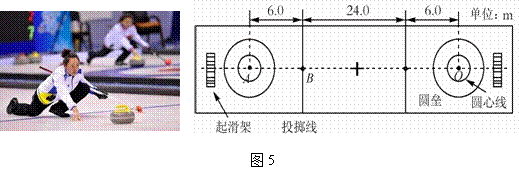

11、如图5所示,冰壶从出发点A被运动员推着运动6m后,在B被推出,沿冰道运动30m到O点停下来。被推出去的冰壶停下来,是由于 ;从A点到O点运动过程中,若运动员对冰壶的推力是10N,运动员对冰壶做的功是 J。
3、如图4所示,R1=10 Ω, 开关闭合后电流表的示数是0.2 A,电压表的示数是4 V,R2的电阻为_______ Ω。
9、请你观察图3中的三个奥运比赛项目的图片,想象图片中运动比赛的情景,提出一个物理问题,并对提出的物理问题进行解答。
|
问题 |
解答 |
例句 |
篮球放入篮筐中为什么会下落? |
投入篮筐内的篮球受重力作用而下落 |
|
|
|
二、填空题
8、一辆长10 m的大货车,以36 km/h的速度驶进一个隧道,从车头进入隧道到车尾离开隧道所用的时间为20 s,则隧道长为 m。
7、如图2所示,光滑斜面AB>AC,沿斜面AB和AC分别将同一重物从它们的底部拉到顶部,所需拉力分别为F1和F2
,所做的功分别为WA 和WB
。则,( )
A.F1<F2,W1=W2
B.F1<F2,W1<W2
C.F1>F2,W1>W2
D.F1>F2,W1=W2
