12．小明将酒精气体传感器、电阻R与电压表组成如图所示电路.闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大.此过程中　　 （　　 ）

A.通过传感器的电流逐渐减小 　　　　　　　

B.传感器两端的电压逐渐增大　　　　　　

C.传感器的电阻逐渐减小

D.传感器的电阻逐渐增大

11．如图的电路中，电源电压保持不变，闭合开关S，电路正常工

　 作．过了一会儿，两电表的示数都突然变大，则该电路中出现

　 的故障可能是　　　　 　　　　　　　　　　　　　　　　　　　　　（　　 ）

　　 A．灯L发生了断路

　　 B．滑动变阻器R出现断路

　　 C．电阻R出现短路

D．灯L发生了短路

10．小丽同学进行探究实验的电路如图6所示，她用电流表分别在A、B、C三处测得电流如下表。你认为小丽下一步应该做的是：　　　　　　　　　　　　 （　　　 ）

A．分析数据得出结论　　　　 B．拆下电路，整理仪器

C．换电流表的量程再做几次实验

D．换不同规格的灯泡再做几次实验

9．如图所示，是压力传感器原理图，其中弹簧上端和滑动变阻器的　　　 （　　 ）

　 滑片P固定在一起，AB间有可收缩的导线，R₁为定值电阻．当

　 闭合开关S，压力F增大时，电流表与电压表示数变化情况是

　　 A．电流表、电压表示数都变大　　　

B．电流表、电压表示数都变小

　　 C．电流表示数变小，电压表示数变大

D．电流表示数变大，电压表示数变小

8．下四幅图中，动能与势能没有发生相互转化的是　　　　　　　　　 （　　 ）

A．匀速行驶的汽车 B．上升的滚摆 C．从高处滚下的小球 D．向近地点运动的卫星

7．如图所示，开关闭合后，当滑动变阻器的滑片向右移动时（　　 ）

A．电流表的示数变大，灯变亮

B．电流表的示数变小，灯变亮

C．电流表的示数变小，灯变暗

D．电流表的示数不变，灯亮度不变

6．在四冲程汽油机的一个工作循环中，将机械能转化为内能的冲程是　　 （　　 ）

A．吸气冲程　　　　　 B．压缩冲程　　　　 C．做功冲程　　　　 D．排气冲程

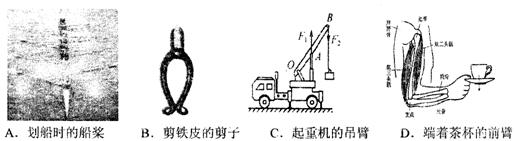

5．下列杠杆中，属于省力杠杆的是　　　　　　　　　　　　　　 　　　（　　 ）

4．把两个灯泡串联后接在电源上，合上开关后发现甲灯比乙灯亮，则（　 ）

A、甲灯电流大　　　　　　　　 B、乙灯电流大

C、两灯电流一样大　　　　　　 D、无法判断

3．下列情形中，对物体没有做功的是（　　 ）

A.举着杠铃不动　　　　　　　　　 B.将弹簧拉力器拉长　　　　　　

C.将实心球抛向空中　　　　　　　 D.把掉在地上的羽毛球捡起来
