21．小明做“测量小灯泡电功率”的实验时所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的两个小灯泡，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器，电流表，电压表，开关及导线若干．

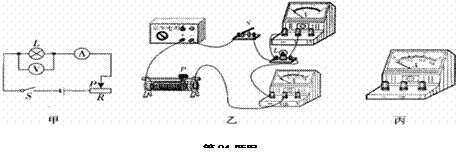

（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．

（2）小明在实验前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因是_▲_．

（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数，造成这种现象的原因可能是_▲_。

A.滑动变阻器断路 　　B.开关接触不良 　　C.小灯泡与灯座接触不良 　　D.电流表断路

（4）小明排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人下表中．从表中可知小灯泡的额定功率为_▲_W．

（5）若将两个小灯泡串联后直接接在3V电源的两端，两灯消耗的总电功率为_▲_

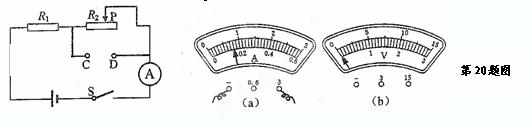

20.如图所示电路中，电源电压为18V保持不变，电阻的阻值为10Ω。闭合开关，电流表的示数如图（a）甲所示。

（1） 求此时滑动变阻器连入电路的阻值。

（2）现有标有“　 ”、“　 ”字样的滑动变阻器可供选择，有一个表盘如图（）所示的电压表接入了电路CD两点间。请选用上述滑动变阻器中的一个，使移动滑片的过程中电压表示数的变化量最大。通过计算说明所选滑动变阻器的规格，并求电压表示数的最大变化量。

19.龙舟比赛是中国传统运动项目之一，在一次龙舟赛上，某参赛队以1min40s的成绩夺得500m比赛冠军．已知该队龙舟和运动员总质量为2.5×10³kg，龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍．求：

（1）该队的龙舟比赛在500m比赛过程中的平均速度是多少m/s？

（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少kw？（g=10N/kg）

三、解答题

18.作图题：

（1）如图甲所示，是正在水中上浮的木块，请画出木块在水中所受重力G和浮力F_浮的受力示意图。

（2）在图乙中，根据给出的入射光线画出反射光线，并标出反射角的度数。

17.两个完全相同的容器中，分别盛甲、乙两种液体，将完全相

同的两个小球A、B分别放入两容器中，当两球静止时，液

面相平，球所处的位置如图所示，A、B两球受到的浮力大小

关系是F_A _▲_F_B ，甲、乙两种液体对容器底的压强大小关

系为p_甲_▲_ p_乙（均选填“大于”、“小于”或“等于”）

16.家中常用的暖灯型浴霸由四只标有“220V　 750W”的发热灯组成，若当地空气的

密度为1.2kg/m³，浴室的面积为6m²，高为2.5m，浴室空气的质量为_▲_Kg；四只

灯泡同时正常工作250s 时，发热灯加热产生的热量是_▲_J，此过程浴室内的温

度从10℃上升到25℃，空气的比热容为1.0×10³J/（kg•℃），浴室内空气吸收的

热量是_▲_J.

15.所示，不计绳重和摩擦，用60N的力F匀速提起重为90N的重物，并使其升高1m，

则动滑轮的重为_▲_N,拉力所做的功为_▲_ J，此装置的机械效率为_▲_。

14.速滑选手比赛时滑冰鞋的冰刀与冰面间的摩擦是_▲_摩擦，在这过程中，冰刀温度升高，是通过_▲_的方法增加了它的内能，运动员到达终点线后由于_▲_还会继续向前滑行一段距离。

13.某商场一楼到二楼的自动扶梯高度是4m．扶梯长6m．小明同学体重500N，自动扶梯把小明同学在10s内从一楼运送到二楼的过程中对他做功_▲_2000

J；自动扶梯对他做功的功率为_▲_w；在此过

程中，小明的机械能_▲_。（填“增大”、“减少”或“不变”）乘扶梯从一楼到二楼的时间t

12.风景秀丽的云龙湖畔垂柳成荫，水面倒影如镜。根据我们所学的知识可知，“垂柳成荫”是由光的_▲_形成的，而在湖中的“倒影”是由光的_▲_所形成的_▲_ (填“实像”或“虚像”)．
