22.（天津卷） (16分)　 (1)用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为　　　　　　　　　　 mm。

答案：1.880（1.878－1.882均正确）（每空2分）

[解析]题目考查螺旋测微器的读数

螺旋测微器的读数方法是1、先读固定尺上的读数为1.5mm,

1.AC

A.由图线可知T₀=4s

B.由图线可知T₀=8s

C.当T在4s附近时，Y显著增大；当T比4s小得多或大得多时，Y很小

D.当T在8s附近时，Y显著增大；当T比8s小得多或大得多时，Y很小

2007

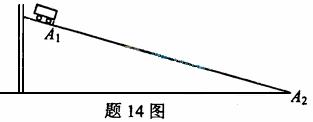

海南卷现要验证“当质量一定时，物体运动的加速度与它所受的合外力成正比”这一物理规律。给定的器材如下：一倾角可以调节的长斜面（如图）、小车、计时器一个、米尺。

（１）填入适当的公式或文字，完善以下实验步骤（不考虑摩擦力的影响）：

① 小车自斜面上方一固定点Ａ₁从静止开始下滑至斜面底端Ａ₂，记下所用的时间

② 用米尺测量Ａ₁与Ａ₂之间的距离s，则小车的加速度____。

③ 用米尺Ａ₁相对于Ａ₂的高h。设小车所受重力为mg，则小车所受的合外力Ｆ＝__。

④ 改变_斜面倾角（或填h的数值），重复上述测量。

⑤ 以h为横坐标，为纵坐标，根据实验数据作用作图。如能得到一条过原点的直线，则可以验证“当质量一定时，物体运动的加速度与它所受的合外力成正比”这一规律。

海南卷在探究如何消除上述实验中摩擦阻力影响的过程中，某同学设计的方案是：

① 调节斜面倾角，使小车在斜面上匀速下滑。测量此时Ａ₁点相对于斜面底端Ａ₂的高度h_o。② 进行（1）中的各项淐。

③ 计算与作图时用（h－h_o）代替h。　

对此方案有以下几种评论意见：

Ａ. 方案正确可行

Ｂ. 方案的理论依据正确，但利用所给的器材无法确定小车在斜面上是否做匀速运动。

Ｃ. 方案的理论依据有问题，小车所受摩擦力与斜面倾角有关。

其中合理的意见是_Ｃ__。

重庆卷建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起(题22图2)、施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验.研究将钢板从水下水平拉出(实验1)和以一定倾角拉出(实验2)的过程中总拉力的变化情况.

①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和测力计(弹测力计、力传感器等等)等.

②根据实验曲线(题22图3)，实验2中的最大总拉力比实验1中的最大总拉力降低了13.3（允许误差±0.5）　　 0.27（允许误差±0.03）N

③ 根据分子动理论，实验1中最大总拉力明显增大的原因是分子之间存在引力，钢板与水面的接触面积大.

④ 可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、快速拉出、变速拉出、出水过程中角度变化、水中有油污、水面波动等等(答出两个即可)

2008

2008年高考物理试题分类汇编——力学实验

（全国卷1）Ⅰ.（6分）如图所示，两个质量各为m₁和m₂的小物块A和B，分别系在一条跨过定滑轮的软绳两端，已知m₁＞m₂，现要利用此装置验证机械能守恒定律。

（1）若选定物块A从静止开始下落的过程中进行测量，则需要测量的物理量有_________。

①物块的质量m₁、m₂；

②物块A下落的距离及下落这段距离所用的时间；

③物块B下落的距离及下落这段距离所用的时间；

④绳子的长度。

（2）为提高实验结果的准确程度，某小组同学对此实验提出以下建议：

①绳的质量要轻；

②在“轻质绳”的前提下，绳子越长越好；

③尽量保证物块只沿竖直方向运动，不要摇晃；

④两个物块的质量之差要尽可能小。

以上建议中确实对提高准确程度有作用的是_________。

（3）写出一条上面没有提到的对提高实验结果准确程度有益的建议：______________________________________________________________________________。

答案：(1) ①②或①③；（2）①③；（3）例如：“对同一高度进行多次测量取平均值”， “选取受力后相对伸长尽量小的绳子”等等。

解析：（1）通过连结在一起的A、B两物体验证机械能守恒定律，即验证系统的势能变化与动能变化是否相等，A、B连结在一起，A下降的距离一定等于B上升的距离；A、B的速度大小总是相等的，故不需要测量绳子的长度和B上升的距离及时间。（2）如果绳子质量不能忽略，则A、B组成的系统势能将有一部分转化为绳子的动能，从而为验证机械能守恒定律带来误差；若物块摇摆，则两物体的速度有差别，为计算系统的动能带来误差；绳子长度和两个物块质量差应适当。（3）多次取平均值可减少测量误差，绳子伸长量尽量小，可减少测量的高度的准确度。

[考点]验证机械能守恒

[点评]此题为一验证性实验题。要求根据物理规律选择需要测定的物理量，运用实验方法判断如何减小实验误差。掌握各种试验方法是解题的关键。

（全国卷2）（1）（5分）某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为__________mm．

[答案]4.953

[解析]螺旋测微器固定刻度部分读数为4.5mm，可动刻度部分读数为0.093mm，所以所测铜丝直径为4.593mm。

[考点]螺旋测微器的读数

[点评]螺旋测微器的读数是高考常考点，采用“固定刻度+可动刻度=读数”的方法进行。

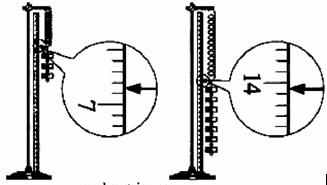

（北京卷）（2）某同学和你一起探究弹力和弹簧伸长的关系，并测弹簧的劲度系数k。做法是先将待测弹簧的一端固定在铁架台上，然后将最小刻度是毫米的刻度尺竖直放在弹簧一侧，并使弹簧另一端的指针恰好落在刻度尺上。当弹簧自然下垂时，指针指示的刻度数值记作L₀，弹簧下端挂一个50g的砝码时，指针指示的刻度数值记作L₁;弹簧下端挂两个50g的砝码时，指针指示的刻度数值记作L₂;……;挂七个50g的砝码时，指针指示的刻度数值记作L₂。

①下表记录的是该同学已测出的6个值，其中有两个数值在记录时有误，它们的代表符号分别是　　　　　　 和　 　　　　　　　　　　　　　．

测量记录表：

②实验中，L₃和L₂两个值还没有测定，请你根据上图将这两个测量值填入记录表中。

③为充分利用测量数据，该同学将所测得的数值按如下方法逐一求差，分别计算出了三个差值：

。

请你给出第四个差值：d_A=　　　　 ＝　　　　　 cm。

④根据以上差值，可以求出每增加50g砝码的弹簧平均伸长量。用d₁、d₂、d₃、d₄

表示的式子为：＝　　　　　　　　　　　　　　　 ，

代入数据解得＝　　　　　　　　　 cm。

⑤计算弹簧的劲度系数k＝　　　　　　 N/m。（g取9．8m/s²）

[答案]（2）①L₅ L₆　　 ②6.85(6.84-6.86)　 14.05(14.04-14.06)　 ③ 7.20(7.18-7.22)　　 ④　 1.75　　 ⑤28

[解析]读数时应估读一位，所以其中L₅ 、L₆两个数值在记录时有误。根据实验原理可得后面几问的结果。

[考点]探究弹力和弹簧伸长的关系

[点评]此题考查了基本仪器（刻度尺）的使用，以及基本试验方法（逐差法）的应用。这是高中物理实验的基本能力的考查，值得注意。

22.(17分)

(1)①(2分); ②平衡(2分);(3分);

（06全国）一砝码和一轻弹簧构成弹簧振子，图1所示的装置可用于研究该弹簧振子的受迫振动。匀速转动把手时，曲杆给弹簧振子以驱动力，使振子做受迫振动。把手匀速转动的周期就是驱动力的周期，改变把手匀速转动的速度就可以改变驱动力的周期。若保持把手不动，给砝码一向下的初速度，砝码便做简谐运动，振动图线如图2所示。当把手以某一速度匀速转动，受迫振动达到稳定时，砝码的振动图线如图3所示。

若用T₀表示弹簧振子的固有周期，T表示驱动力的周期，Y表示受迫振动达到稳定后砝码振动的振幅，则

4.(06四川)

(1)在“用单摆测定重力加速度”的实验中，①测摆长时，若正确测出悬线长l和摆球直径d,则摆长为　　　　　　 ;②测周期时，当摆球经过　　　　　　 位置时开始计时并计数l次，测出经过该位置N次(约60~100次)的时间为t,则周期为 　　　　　　。

此外,请你从下列器材中选用所需器材，再设计一个实验，粗略测出重力加速度g，并参照示例填写下表（示例的方法不能再用）。

A.天平;B.刻度尺;C.弹簧秤;D.电磁打点计时器;E.带夹子的重锤;

F.纸带;G.导线若干;H.铁架台;I.低压交流电源;J.低压直流电源;

K.小车;L.螺旋测微器;M.斜面（高度可调，粗糙程度均匀）。

3．（06（1）0.02s （2）8.085s，平衡位置，向左（3）增大两摆摆长，同时使周期之差减小。

提示：此题做法物理学原理方面，有点类似于游标卡尺，由于两摆的周期之差0.02s，所以摆动一个周期时间上相差0.02s，要使两摆球第一次同时同方向通过某位置，必然两摆球振动的位相是一样的，所以要把0.165s在n次周期内分配完，则求得n=8.25，所以两摆球振动次数为8.25，则同时达到左边最高点（因它们都是从右边开始释放）。短摆运动时间为8.25×0.98s＝8.085s.

用公式表示，设长摆运动时间为t，则为ω₁t＝ω₂(t－Δt)，代入数据有：0.02t=0.165，解得t=8.25s，因长摆的周期为1s，故长摆的振动次数也为8.25，此时位置为平衡位置且向左运动，短摆运动时间为8.25－0.165=8.085s，

11. （1）斜槽末端水平 保持小球水平抛出的初速度相同

（2）保持相邻痕迹点的水平距离大小相同

（3）

(06重庆)某同学用题22图2所示装置测量重力加速度g,所用交流电频率为50 Hz。在所选纸带上取某点为0号计数点，然后每3个点取一个计数点，所以测量数据及其标记符号如题22图3所示。

该同学用两种方法处理数据(T为相邻两计数点的时间间隔)：

方法A：由……，取平均值g=8.667 m/s²;

方法B：由取平均值g=8.673 m/s²。

从数据处理方法看，在S₁、S₂、S₃、S₄、S₅、S₆中，对实验结果起作用的，方法A中有__________;方法B中有__________。因此，选择方法___________（A或B）更合理，这样可以减少实验的__________(系统或偶然)误差。本实验误差的主要来源有____________（试举出两条）。

S₁，或S₆37.5,193.5

S₁, S₂, S₃, S₄, S₅, S₆或37.5,69.0,100.5,131.5,163.0,193.5

B

偶然

阻力[空气阻力，振针的阻力，限位孔的阻力，复写纸的阻力等]，交流电频率波动，长度测量，数据处理方法等。

（06上海）有一测量微小时间差的装置，是由两个摆长略有微小差别的单摆同轴水平悬挂构成．两个单摆摆动平面前后相互平行．　　

（1）现测得两单摆完成 50次全振动的时间

分别为 50．0 S和 49．0 S，则两单摆的周期差AT＝　　　　 s；　

（2）某同学利用此装置测量小于单摆周期的微小时间差，具体操作如下：把两摆球向右拉至相同的摆角处，先释放长摆摆球，接着再释放短摆摆球，测得短摆经过若干次全振动后，两摆恰好第一次同时同方向通过某位置，由此可得出释放两摆的微小时间差．若测得释放两摆的时间差Δt＝0.165s，则在短摆释放

　　　　 s（填时间）后，两摆恰好第一次同时向　　　 （填方向）通过　　 （填位置）；　

（3）为了能更准确地测量微小的时间差，你认为此装置还可做的改进是　　　　　

　　　　　　　　　　　　　　　　　　　　　　　 　　　　　。

5．（04年全国理综Ⅳ22）

（1）图中给出的是螺旋测微器测量一金属板厚度时的示数，读数应为　　　　 mm。

解：（1）7.324

2005

非选择题 2005夏季高考理综全国1卷 第Ⅱ卷大题 22小题 17分

考题： 22．（17分）

（1）在“验证力的平行四边形定则”实验中，需要将橡皮

条的一端固定在水平木板上，另一端系上两根细绳，

细绳的一另一端都有绳套（如图）。实验中需用两个

弹簧秤分别勾住绳套，并互成角度地拉像皮条。某

同学认为在此过程中必须注意以下几项：

A．两根细绳必须等长

B．橡皮条应与两绳夹角的平分线在同一直线上。

C．在使用弹簧秤时要注意使弹簧秤与木板平面平行。

其中正确的是　　　　 。（填入相应的字母）

（2）测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。

器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻），固定电阻R=4Ω，滑线变阻器R′，电键K，导线若干。

①画出实验电路原理图。图中各无件需用题目中

给出的符号或字母标出。

②实验中，当电流表读数为I₁时，电压表读数为U₁；

当电流表读数为I₂时，电压表读数为U₂。则可以

求出E=　　　　　　　　　 ，r=　　　　　　 。

（用I₁，I₂，U₁，U₂及R表示）

　答案： 22．（17分）

　 （1）C　　 （2）①实验电路原理图如图。

②

2006

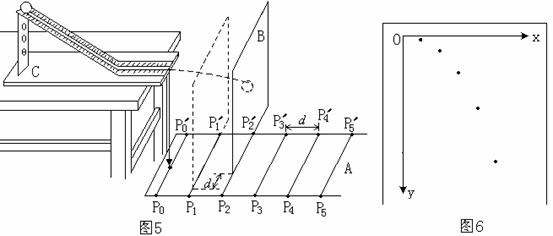

（06广东）某同学设计了一个研究平抛运动的实验。实验装置示意图如图5所示，A是一块平面木板，在其上等间隔地开凿出一组平行的插槽（图5中、……），槽间距离均为。把覆盖复写纸的白纸铺贴在硬板B上。实验时依次将B板插入A板的各插槽中，每次让小球从斜轨的一同位置由静止释放。每打完一点后，把B板插入后一槽中并同时向纸面内侧平移距离。实验得到小球在白纸上打下的若干痕迹点，如图6所示。

（1）实验前应对实验装置反复调节，直到_______________。每次让小球从同一位置由静止释放，是为了_____________________。

（2）每次将B板向内侧平移距离，是为了______________________ 。

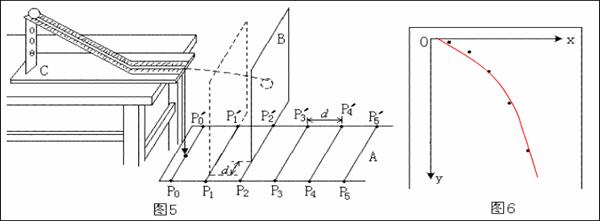

（3）在图6中绘出小球做平抛运动的轨迹。

4．（04年新老课程卷22）

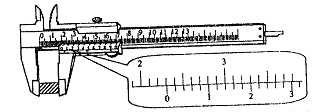

（1）用游标为50分度的卡尺(测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图，可读出圆筒的内径为　　　 mm。

（1）54.14　

3．（04年全国、福建、浙江22）

（1）图中给出的是用螺旋测微器测量一金属薄板的厚度时的示数此读数应为　　　　 mm。

2.10　 下落过程中有阻力等]

（04江苏11）(8分)

（1）某实验中需要测量一根钢丝的直径(约0．5mm)，为了得到尽可能精确的测量数据，应从实验室提供的米尺、螺旋测微器和游标卡尺(游标尺上有l0个等分刻度)中选择　　　 进行测量。

（2）用游标卡尺（游标尺上有50个等分刻度）测量某工件的宽度时，示数如图所示、此工件的宽度为　　　　 mm。

[（1）螺旋测微器　　 （2）23．22]
