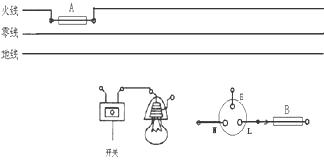

35、家庭电路应特别注意安全用电，如下右图所示的是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。

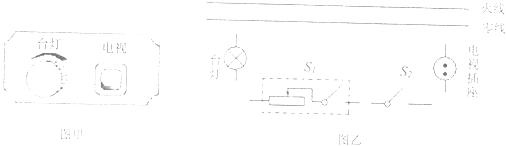

34、图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．

四、作图题

33、（1）根据标记的电流方向，把电池组和开关的符号分别填进电路. （2）如图把灯泡和控制它的开关正确接入家庭电路中.

32、周末，小华在加开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是　　　　　　　　。也可能是　　　。

三、实验题

31、家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L₀(检验灯泡)，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合时，再逐一闭合Sl、S2、S3(每次只闭合其中的一个开关)时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况(选填：“短路”、“断路”或“正常”)： (1) L₀不亮，说明该支路____________．(2) L0正常发光，说明该支路_____________． (3) L₀发光呈暗红色，说明该支路____________．(4)家庭电路中所有用电器都工作时，总电阻　　　　　．（填最大或最小）。 （5）如果想再接一盏，把它接在开关的两端，与开关并联，则无论开关断开还是闭合，该灯不能正常发光，原因　　　　　　　　　　。 （6）测电笔的是用来辨别火线和零线的，使用时，笔尖与　　接触，手与　　　　　接触，用电器两端氖管都发光表示是火线。 （7）当把台灯插入插座，家中熔丝立即烧断，则　　　　　　　　；若台灯开关闭合后家中熔丝立即烧断，则　　　　　　　　。 （8）利用家庭电路中的电能表和手表测家用电器的功率，其实验原理是P=　　　　. （9）其具体做法是：如图所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　　　　W.

30、我国家庭电路的电压为　　V，家用电器都　　（选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是　　（说出一种即可）。

29、我国家庭电路中，电视机正常工作的电压为　　伏，空调器与电灯之间是　　连接的（选填“串联”或“并联”）。冬季空调开的越多，电路主干路中的总电流　　（选填“越大”、“不变”或“越小”），容易发生火灾。

28、引起电线中的电流超过规定值的原因，可能是电线连接用电器总功率过大，也可能发生了____。避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接______。

27、电热器是现在家庭中常用的家用电器。小明家新买了一台热水器，热水器上有这样的铭牌： 　　　 小明准备同爸爸一起安装热水器。请你回答下列问题： (1) 他们应当选用下图中___　　号插座为热水器插座，因为这种插座_________________　　　　。 (2) 小明家客厅中安装的是一盏“220V 60W”的白炽灯，如果只有这盏灯和电热器连入电路，当他们正常工作时，电路中的电流和电阻会多大？ (3) 妈妈认为客厅中使用40W的灯泡亮度就足够了。但是家中有2个灯泡，标签都模糊不清了，妈妈只记得一只是60W的、一只是40W的，不将灯泡连入电路，你有办法分辨出两只灯泡吗？说明你的方法和理由。

26、经验证明，只有不高于＿＿＿＿V的电压才是安全的。在家庭电路中，灯泡与插座是_____联，用电器插头上标有E的导线是和用电器的＿＿＿＿相连，为避免使用空调等大功率用电器造成总电流过大而引发火灾等安全事故，家庭电路中需安装＿＿＿＿＿＿＿＿。
