25.(6分)为防止湿手扳开关造成触电事故，小宁同学为家中的灯暖型浴霸(冬季家庭洗浴时取暖用的电器)设计了一个温度自动控制装置，如图12(甲)所示．其中半导体材料制成的热敏电阻阻值R₁随温度变化的曲线如图12(乙)所示．已知继电器线圈电阻R₂为20Ω，电源的压U₀恒为12V．浴霸共安装有4只标有"220V 250W"的灯泡，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁铁被释放，浴霸电路闭合．求：

(1)浴霸电路闭合时，通过浴霸的总电流．

(2)若将此装置安放在浴室内，浴室内温度可控制在什么范围？

24.(8分)某城市高架桥工程建设，为兼顾城市发展和保护历史文化遗产，需将一栋古建筑平移．在移动过程中，施工人员先在古建筑四周深挖，把古建筑连同地基挖起．然后在地基下铺设平行轨道，如图11所示．再用四个推力均为8 ×⁵N的千斤顶同时推动古建筑沿轨道缓慢滑动50m，在新地点安放、固定、复原．若古建筑连同地基的总重量为1.5 × 10⁷N，铺设轨道的地面能承受的最大压强为7.5×10⁵Pa.问：

(1)为防止移动过程中轨道下陷，轨道对地面压力的作用面积至少是多大？

(2)在古建筑的整个平移过程中，四个千斤顶对古建筑做的功是多少？，

(3)若使用电动机通过滑轮组移动古建筑，已知电动机对滑轮组做功的功率为80kW，滑轮组的机械效率为80%，古建筑移动的速度是多大？

22. (6分)为测量一只标有"6.3V 0.3A"的小灯泡的额定功率，某实验小组设计了

图10的电路图．现有实验器材为：电压表(量程0-3V,0-15V)一块。电流表(量程0-0.6A,0-3A)一块，“10Ω2A"和"50Ω1A"的滑动变阻器各一只，电源(电压恒为12V)一个，开关一只，导线若干．实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用"50Ω1A"的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A"的．

请你对两位同学器材选择的合理性作出评价并填在下页的表中(如合理，不需说明理由；如不合理，请指出不合理之处和产生的后果)．

21. (10分)将图9(甲)中的块状食盐和图9(乙)中的水混合，待完全溶解后如9 9(丙 )所示．

　(1)从上述实验，你观察到的现象是食盐和水混合后总体积减小

　(2)就产生实验现象的本质提出的合理猜想是分子间有间隙．

　(3)小宁想知道量筒中盐水的密度，他利用天平和烧杯进行了实验，请你帮他把实验步骤补充完整(需测量的量用文字和字母表示)．

a.读出量筒中盐水的体积V．

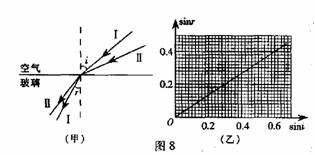

20.(4分)如图8(甲)所示，光I从空气斜射如玻璃中，发生了折射现象，从图中可以看出折射角r小于入射角i．那么，一般情况下，i与r有什么定量关系呢？1621年，荷兰学者斯涅尔通过实验终于找到了i与r之间的规律，图8(乙)是光从空气进入玻璃中时，利用实验数据得到的sinr与sini的关系图象．

(1)在图8(甲)中，画出光Ⅱ进入玻璃中传播的大致方向

(2)分析图象可得到的结论；　　　　　　．

19.(2分)在图7中根据电流方向标出通电螺线管的N，S极．(如图所示)

18.电能是通过输电线输送给用电器的．某直流电路，输电线的总电阻为0.4Ω，提供给用电器的电功率为40kW，电压为800V，电路中的总电流为____A．如果用临界温度以下的超导电缆(电阻为零)替代原来的输电线，可实现无损耗输电．在保持供给用电器的功率和电压不变的条件下，节约的电功率是___W

17.图6是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻_____，电流表的示数_____．(选填“变大”“变小”或“不变”)．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．

16.在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有______；利用磁场对通电导50、1体有力的作用原理工作的有_______．
