27．一建筑工人用如图18所示的滑轮组提起1200N的装饰材料，

所用的拉力是800N，绳子的自由端被拉下4m，求：

　 (1)提起货物所做的有用功、总功？

　 (2)滑轮组的机械效率？

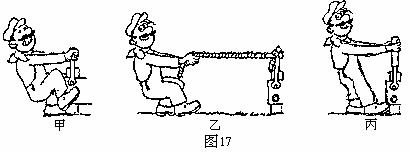

26．如图17甲所示，工人正试图用扳手拧松工件上一个紧固的螺母，尽管他使出了浑身力气，却没能成功。小明和小刚同学看到后，利用所学物理知识分别给他设计了一个新点子：小明设计的是在其它不变的情况下，取来一根绳子，将绳的一端系在扳手柄的上端，使劲拉绳的另一端，如图17乙所示。小刚设计的是在其它不变的情况下，取来一个较长的套筒，将套筒套在扳手柄上，用力扳套筒的上端，如图17丙所示。则：

(1)哪个同学设计的点子容易拧松螺母?

(2)分析说明这个同学的方法为什么容易拧松螺母?

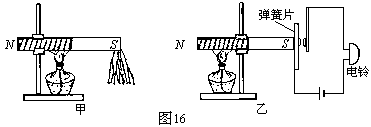

25．小张同学在参加学校“研究性学习活动小组”时，选择了“探究磁铁的磁性强弱是否与温度有关”的课题。他的探究过程如下：

将一条形磁铁的一端

固定在铁架台上，另一端

吸着一些小铁钉，用酒精

灯给磁铁加热，如图16甲

所示，经过一段时间后，

观察到磁铁上的小铁钉纷

纷落下。

(1)从小张同学的探究实验中你可得出的初步结论是什么?

(2)根据这一结论，他设计制作了一个温度自动报警器，装置如图16乙所示。请简述它的工作原理。

24、(注：原扫描版这题极端模糊，所以本题有改动，但题意不变)实验小组在“测量小灯泡的电功率”实验中，被测量的小灯泡的额定电压是2.5V。实验中，先要设计一个电路图，再按照你设计的电路图连接好实物，小组的组员小明同学设计好电路图后，将桌面的实物连接成如图14(2)所示。

(1)请你将小明设计的电路图画在图14(1)的方框内；

(2)请你按照电路图将图14(2)的实物未完成的连接导线用笔线代替连接完整；

(3)闭合开关，将滑动变阻器的滑片适当调整，直到电压表的示数为2.5V，这是电流表的示数如图15所示，则通过小灯泡的电流为_________A，灯泡的额定功率是________W；

(4)整个实验需要测量小灯泡在那几种状态下的电功率？

答：_______________________________________________________________。

(1)　　　　 图14　　　　 (2)　　　　　　　　　　　　　　　 图15

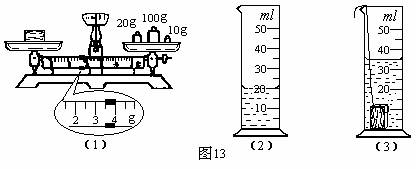

23、(注：原扫描版这题极端模糊，所以本题有改动，但题意不变)小明为了测量一块金属块的密度，进行了如下实验：①先用调节好的天平称出金属块的质量如图13(1)所示；②用量筒装入一定的水，测得水的体积如图13(2)所示；③将金属块放入量筒的水中(能浸没)，结果如图13(3)所示。请你将测量结果填入下面的实验表格中，并算出金属块的密度。

22．当通电螺线管通电时，小磁针指向如图12所示。请在图中标出通电螺线管的N

极和电源的正极。

21．如图11所示，AB、CD是发光点S发出经平面镜反射的两条光线。请在图中确定发光点S和它在平面镜中的像S^/的位置，并完成光路图。

20．图10是无锡青年标兵、著名台球运动员丁俊晖，在去年12月英国锦标赛上夺冠

时的一个比赛镜头。写出他在打台球过程中涉及到的物理知识(写出两点即可)。

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

19．如图9所示，表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属片是杠杆的一端。从油量表(由电流表改装而成)指针所指

的刻度，就可以知道油箱内油面的高度。

(1)当油箱向外输油时，油量表的示数将　　　　　　 。

(2)若图9中电源电压为24V，电流表的量程为0-0.6A，

滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保

护电阻R^/ 的最小阻值应是 　　　　　Ω。

18．小明家有一只电暖器，上面标有“220V　 110W”字样。当电暖器正常工作时，通

过电热丝的电流是　　　 A。若这只电暖器正常工作1h，能使标有“3000r/kW·h”的电能表转 　　　　　圈。
