18．如图所示电路，灯泡L标有“12V　 4W”字样，当开关S闭合时，灯泡L正常发光；当开关S断开时，通过灯泡L的电流为0.25A。

　　 求：(1)电源电压；

　　 (2)电阻R的阻值。

17．一电动机线圈的电阻为l，线圈两端所加电压为2V时，电流为0.8A，电动机正常工作。

　 (1)在求电动机正常工作l min所消耗的电能时，有以下两种不同的解法。

　 (小明)解：．

　 (小华)解：．

　 你认为哪位同学做得对，请作出判断并说明理由。

　 (2)求电动机正常工作l min所转化的机械能是多少?

16．在学校举办的实验动手能力竞赛活动中，小宁、小海两人选择的题目是“设计电路，测量电阻”，小宁选择的器材是待测电阻()、电源(电压未知)、电压表、电流表、滑动变阻器、开关各一个、导线若干。小海选择的器材是待测电阻()、电源(电压未知)、电流表、已知阻值的电阻()各一个、开关两个、导线若干。

　 (1)按实验题目的要求及所选择的器材，请你为小宁和小海设计出不用拆卸器材就能测出电阻的电路图，分别画在下面的虚线框内。

(2)为小宁设计的电路中使用了滑动变阻器，它在这个电路中的作用是________。

(3)在实验中，小宁测出待测电阻中的电流及其两端的电压如图所示，则这次测得的待测电阻的大小是___________。

15．小松在做“连接串联电路”的实验中，不慎把电路中一个灯泡的玻璃打碎了。此时，她惊奇发发现：这个小灯泡几乎不发光，可与其串联的另一个灯泡不仅没熄灭，反而更亮了。小松对此产生了疑问：

　 (1)玻璃碎了以后，小灯泡仍有电流通过，灯丝却几乎不发光，那么玻璃外壳究竟起什么作用呢?请说出你的看法。

　 (2)完好的小灯泡亮度的变化与哪些因素有关?请你提出一种猜想，并设计一种验证你猜想的实验方案。

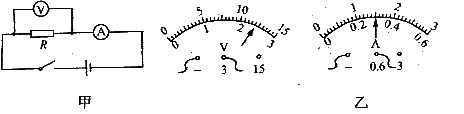

14．利用图甲的电路测量导体R的电阻时，电压表、电流表的指针位置如图乙所示，R两端的电压为______V，流过R的电流为______A，R的电阻是______Q．

13．按图示电路对额电电压为3.8V的小灯泡进行实验，测得5组实验数据，记录在表中。

请你仔细分析实验和实验现象，回答以下问题：

(1)小灯泡的额定功率是_________W；

(2)小灯泡的亮度变化规律是_______；

(3)小灯泡的亮度为什么会变化?

_______________________；

(4)分析表格中列出的数据，你还能发现的问题是_______________。

12．在如图所示的甲、乙两种使用测电笔的方法中，正确的是________。

11．金属锌的原子核带有30个电荷，它的原子核外带有_____个电子，这些电子共有____　　 c的电荷。

10．图中是四幅测定水流大小的设计图，其中P是悬挂在一细长金属丝下面的小球，O是悬挂点，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好的接触。设计要求：水不流动时金属丝与电阻丝上的C点接触，电压表示数为零；有水流动时金属丝将偏转一角度，而且水的流速越大，偏转的角度越大，电压表的示数越大。下列符合要求的设计图是 (　　 )

9．如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比为3：l，当开关S断开，甲、乙两表为电流表时，两表的读数之比为　　　　　 (　　 )

　　 A．2：1　　　　　　 B．2：3　　　　 　　　C．3：1　　　　　　 D．3：1
