24．(4分)医生用普通体温计给感冒发烧的病人测量体温，从体温计的构造和使用来看，应用了哪些物理知识?请你写出其中的两个：

举例：测量体温时，一般将体温计夹在腋下较长时间再取出读数，这里利用了热平衡。

①：　　　　　　　　　　　　　　　　　　　　　 ；

②：　　　　　　　　　　　　　　　　　　　　　 。

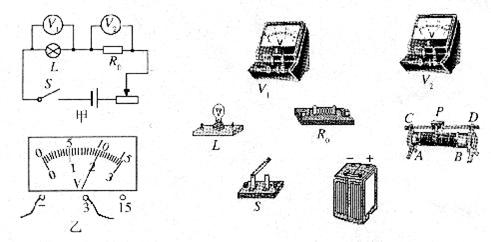

23．(9分)为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的实验电路，图中R₀为已知电阻。

(1)请按照电路图连接实物电路。

(2)闭合开关，发现小灯泡不亮，电压表V₁无示数，V₂有示数，则电路出现故障的原因是　　　　　 。

(3)排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向　　 端移动(填“左”或“右”)，使电压表V₁的示数U₁=　 V。若此时电压表V₂的示数如图乙所示，则U₂=　　 ，小灯泡的电阻R₁=　　 。

22．(4分)在探究“影响蒸发快慢的因素”实验过程中，同学们做出了如下猜想：影响液体蒸发快慢的因素可能有：A．液体温度；B．液体的表面积；C．液面上气流的快慢；D．液体的种类。

(1)某同学设计了如下实验：取两只相同的烧杯，分别盛等量的酒精，把一杯放在烈日下，另一杯放在阴凉处，一段时间后观察比较两杯中酒精的多少。该同学设计这个实验的目的是为了验证猜想　　　 。(选填“A”、“B”、“C”或“D”)。

(2)请你设计一个实验来验证猜想D。要求简要写出实验的方法。

21．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为　　　 ；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是　　　 A。

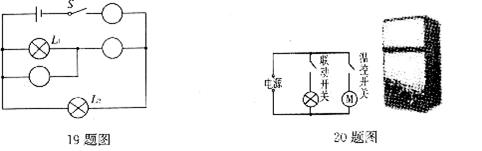

20．如图所示是家用电冰箱及其电路图。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制。冰箱门关闭后，联动开关处于　　　 状态，冰箱里的温度降低到一定程度后，温控开关会自动　　　 (选填“断开”或“闭合”)。

19．在图中○的里填上适当的电表符号，使之成为正确的电路图。

18．汽油机是热机中的一种，如图是汽油机的　　　 冲程，此过程是将内能转化为　　　 能。汽车发动机冷却系统中通常选择水作为工作物质，这是因为　　　 。

17．10s内通过电阻为10的导体横截面的电荷量为6C，通过导体的电流为　　　 A，导体两端的电压为　　　 V。当通过该导体的电流为0.5 A时，它的电阻为　　　 。

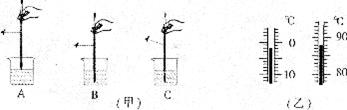

16．(6分)使用温度计时，首先要观察它的　　 和认清它的分度值。小明用温度计测量烧杯中液体的温度，分别进行了三次操作，如图(甲)所示，其中正确的操作是　　 。图(乙)中所示的是用温度计分别测得的冰和水的温度，那么冰的温度是　　 ℃，水的温度是　　　 ℃。

15．如图所示，设电源电压保持不变，R₀=l0，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为

A．U=3V 　　 R=5　　 　　　　　　　　　　　　　　　　 B．U=6V 　　　 R=20

C．U=6V 　　 R=l0　　 　　　　　　　　　　　　　　　 D．U=3V 　　 R=15
