13、如上右图所示，你逛商场时，前面有人推开弹簧门进去，当她放手时，如果刚好在其身后，你一定要注意防止被门击伤，因为门被推开时，弹簧具有________能，松手后，会转化成门的________能。

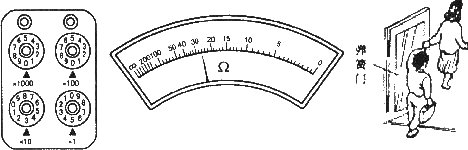

12、如下左图所示电阻箱的示数是________。下中图所示是一电表的表盘，也许你没有学过这种电表的用法，但根据所学的其它电表的读数方法，你也能知道，它的示数　 是________。

11、我国部分河流受到严重的工业污染和生活污染，人们远远的就能闻到刺鼻的味道，这属于________现象，这一现象说明了________________________________。

10、如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中

A．电流表示数变小，电压表示数变大 　　　　　 B．电流表示数变小，电压表示数变小

C．电流表示数变大，电压表示数变大 　　　　　 D．电流表示数变大，电压表示数变小

9、在某一温度下，两个电路元件A和B中的电流与其两端的电压的关系如图所示，下列有关图像说法正确的是

A．由A的图像可知，电阻一定时，电压随着电流的增大而增大

B．由B的图像可知，电阻一定时，电流随着电压的增大而增大

C．由图像可知，A电阻的阻值是0.2

D．由图像可知，两电阻的比值R_A∶R_B=2∶1

8、如图所示，闭合开关S后，电压表的示数为6V，电流表的示数为3A，则方框内的电阻连接情况可能为

A．10和5的电阻并联　　　　　　　　　　　　　　　 B．10和5的电阻串联

C．6和3的电阻并联　　　　　　　　　　　　　　　 D．6和3的电阻串联

7、如图所示，是一种门铃按钮开关构造的截面图。其中

A．A、B是导体，C、D是绝缘体　　　　　　　　　　 B．C、D是导体，A、B是绝缘体

C．A、D是导体，B、C是绝缘体　 　　　　　　　　 D．A、B、C、D都是导体

6、如图所示，R为一铜丝，如果将此铜丝换成等长的但是稍细一些的铜丝，接入同一电路，则电流表的示数会

A．变大　 　　　　　　　　　 B．不变　 　　　　　　　　　 C．变小　 　　　　　　　　　 D．无法判断

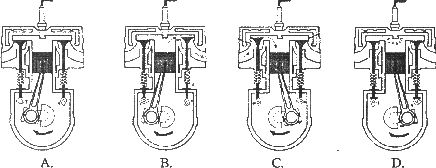

5、汽油机是由四个冲程不断循环而工作的，下图中表示内能转化为机械能的冲程是

4、2007年8月份希腊发生的火灾被列为150年来最严重森林火灾之一。如图所示，灭火飞机在空中某高度匀速飞行喷洒灭火剂，此时灭火飞机的动能和重力势能变化情况是

A．动能减小，重力势能减小　　 　　　　　　　　　 B．动能不变，重力势能不变

C．动能减小，重力势能增大　　 　　　　　　　　　 D．动能增大．重力势能减小
