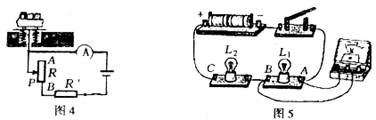

19．如图4是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻　　　　　 ，电流表的示数　　　　 。(选填“变大”“变小”或“不变”)。这样把电流对应的重力刻在电流表的刻度盘上，就可以读出被称物体的物重。

18．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是　　 　　联。学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在　　　　　 路上的。

17．我国北方供热的“暖气”用水作介质，这主要是因为水的　　　 大；医生用棉球在发烧小孩的额头上擦些酒精退烧，主要是因为酒精　　　　 时要吸收热量。

16．改变物体内能的方式有两种，饮料放进冰箱后温度降低，是用　　　 的方式减少饮料的内能；在汽油机的压缩冲程中，是通过　　　　 的方式增加燃料混合物的内能。

15．在汽油机工作的四个冲程中，将内能转化为机械能的是　　　 冲程，将机械能转化为内能的是　　　　 冲程。

14．已知水的比热容是4.2×10³J/(kg·℃)，其物理意义是　　　　　　　　　　 。在一标准气压下，10kg水温度由50℃升高到100℃所吸收的热量是　　　　 J；若对水继续加热，水的温度将　　　　 (选填“升高”、“降低”或“不变”)。

13．早晨，室外的花草上的小露珠，这是　　　　　 现象；寒冷的冬天，清晨起床看到窗户上白色的冰花，这是　　　　　 现象。上述物态变化都需要　　　　　　 热的。

12．如图3是用伏安法测定两个不同阻值的定值电阻R₁、R₂时所得到的电流与电压的关系图像，则它们阻值的大小关系是

A．R₁<R₂　　　　　　　　　　 B．R₁>R₂ 　　　　　　　　 C．R₁=R₂ 　　　　　　　　　 D．无法判断

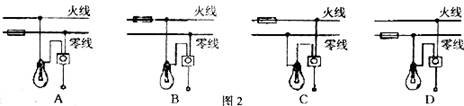

11．某班同学根据家庭电路的知识设计了如图2的四个电路图，你认为其中正确的是

10．下列关于电表的使用，正确的是

A．电流表只能与被测用电器并联，不能与被测用电器串联

B．电流表不能直接接在电源的两极上

C．电压表只能与被测用电器串联，不能与被测用电器并联

D．电压表不能直接接在电源的两极上
