23．如图15所示，小明将试管口朝下放在酒精灯火焰上方加热3-5秒后，立刻竖直插入盛水的容器中某深度处不动．

　 (1)你猜想可能产生的现象是_________．

　 (2)你猜想的依据是管内气压___ ___(填“大于”、“小于”或“等于”)管外气压。

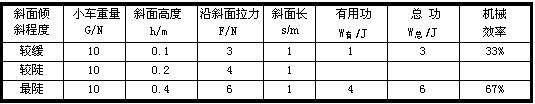

22．图14是小亮测定斜面机械效率的装置图。每次实验时，被拉的小车沿同一斜面匀速向上运动。下表是小亮设计的记录数据的表格.

(1)表格中缺少的数据中：有用功　　　　 J,总功　　　　 J,机械效率　　　　 。

　 (2)分析表格中的实验数据，你能得到哪些结论？(要求写一条即可)结论：_______ 。

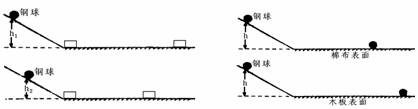

21．图13甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下(h₁>h₂)，打到同一个木块上.图乙是研究“牛顿第一定律”的实验装置，实验中让同一钢球从斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动.请回答以下问题：

　 (1)设计甲实验的目的是研究钢球动能的大小与　　　　的关系；设计乙实验的目的是研究运动的钢球速度减小的快慢与所受　　　　的关系.

　　　　　　　　　 甲　　　　　　　　 图13　　　　　　　 乙

　 (2)甲实验是通过木块被推动　　　的大小，说明钢球对木块做功的多少，从

而判断钢球动能的大小；乙实验是通过钢球在粗糙程度不同的平面上运动的远近，推理得出：在理想情况下，运动的物体如果　　　，将永远作匀速直线运动.

　 (3)两个实验都涉及到同一种物理方法，叫　　　　　.

20．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图12所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图像。求：(g取10 N/kg)

　 (1)分析图像可知，圆柱体重力是________N；

　 (2)圆柱体浸没在水中时，受到的浮力是______N；

　 (3)圆柱体的体积是_________m³；

　 (4)圆柱体的密度是_________kg/m³；

　 (5)分析图像BC段，可得结论：物体浸没液体之前，浸入液体的深度越深，受到的浮力越________(选填“大”或“小”)；

　 (6)分析图像CD段，可得结论：__________________________________________。

19．如图11所示，物体在弹簧测力计竖直向上的拉力F作用下，以0.1m/s的速度匀速上升，已知F=4N，不计滑轮重、绳重与摩擦。求：

　 (1)物体的重力；

　 (2)2s内拉力F所做的功的功率。

18．如图10，平底茶壶的底面积是40cm²，内盛0.6kg的水，放置在水平桌面上。试求：(g取10 N/kg)

　 (1)水对茶壶底部的压强；

　 (2)水对茶壶底部的压力。

17．(4分)小明在研究液体的压强与什么有关时，做了如图9所示的实验，我们能得到的结论是　　　　　 ，若想得出液体内部在同一深度向各个方向压强是否相等，以图9(甲)为例，应进行的操作步骤为：控制探头在水中　　　　　 相同，改变　　　　　 ，观察U型管两边液面的　　　　　　 。

16．(4分)小红用一个木块分别在一块木板、一条毛巾上做关于摩擦力的实验，实验用到的器材还有一个弹簧测力计和一个钩码，如下图8所示。图中数字表示实验序号。

　 (1)这个实验中1和2两次要研究的是摩擦力大小与________的关系；1和3要研究的是摩擦力大小与　　　　　　　　 的关系。

　 (2)实验过程中，弹簧测力计始终水平拉着木块运动，并且数据的读取都是正确的，记录结果如上表。分析表中数据，发现其中一次弹簧测力计读数不可能等于摩擦力的大小，请指出其实验序号：　　　　　　 ；

　 (3)在实验2中，若把弹簧测力计拉力增大，木块受到的摩擦力大小将如何变化? _　　 ___ (选填 “变大”、“变小”或“不变”)．

15．(2分)用调节好的托盘天平称量一杯水的质量时，当天平的右盘加上最小的砝码后，

发现指针稍微向分度盘中线的左侧偏斜，为了使天平平衡，应该　　　　 (选填“调节平衡螺母”或“移动游码”)；图7中所示天平的读数是__________g.

14．(2分)请在图6中画出抽水机手柄所受动力F的力臂L₁及阻力F₂示意图．
