25、要把一只额定电流为0.2安的小灯泡接入电压恒定为9伏的电源两端，为安全起见，将小灯泡与一个滑动变阻器串联后接入电路，如图15所示，并关闭合后，移动滑片，当滑动变阻器消耗的功率为1.04瓦，小灯泡恰好正常发光。

(1)小灯泡的额定电压和额定功率分别是多少?

(2)移动变阻器滑片，当电路中电流为0.1安时，小灯泡的实际功率是多少(不计温度对灯丝电阻的影响)?

　　 解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．

24、小刚家新买了一个电炉，它的额定电压是220V，额定功率是1000W，让电炉在额定电压下工作，把10kg的水从20℃加热到100℃。[不计热损失，C_水=4.2×10³J/(kg•℃)]

(1)水需要吸收多少热量?

(2)加热的时间是多少?

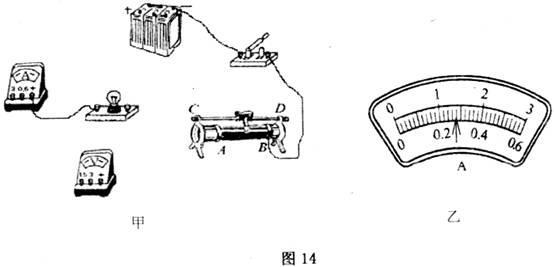

23、在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图14甲所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变。

(1)请用笔画线代替导线，将图甲中的实物电路连接完整(连线不得交叉，正确选用电表的量程)；

(2)正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到______________(填写“A”或“B”)；

(3)调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图14乙所示，则灯泡的额定功率为__________W。

22、小刚在“探究通过导体的电流与电压、电阻的关系”实验中。

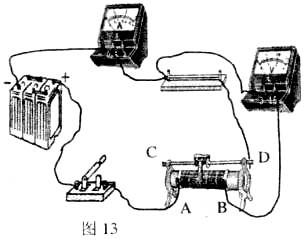

(1)在研究电压的变化对电流的影响时，他连接的电路如图13所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上。

(2)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持_______________________不变．

(3)利用本实验的器材，你还能进行的实验有：

①__________________________________________；

②___________________________________________．

21、如图12所示，电阻箱的示数是_______________Ω．

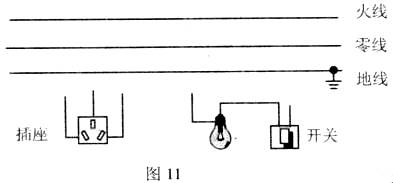

20、如图11所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

19、根据图10中小磁针的指向，在图上画出螺线管导线的绕法．

18、小红在预习《电能》这一节时，观察了家里的电能表，如图9所示，从图中你能获取哪

些信息，请写出一条：_____________________________________________；一个月后，小红发现电能表的示数变为，那么小红家这一个月用电_________kW·h．

17、在“测量小灯泡功率’’实验中，电池组是由4节一号干电池串联而成的，小灯泡的额定电压是3.8V。刚好电压表的0~15V档量程损坏了，聪明的小明同学想出了一个办法，就是将0-3V的那档量程的电压表按图8的方法连接起来。闭合开关时，电压表的示数是2.5V。

这时应将滑动变阻器的滑片P向_________方向移动。这时电流表的示数_________ (填：“变大”或“变小”)。

16、某电热丝的电阻是10欧，接在电压为24伏的电源上，通过电热丝的电流是_______安，通电5秒钟产生的热量是_________焦．
