5、如下图所示，能正确表示光从空气进入水中的光路的是

4、一条入射光线与法线成60°角，则反射光线与镜面的夹角为

　　　 A．60°　　　　　　　　　　　 B．120°　　　　　　　　　　 C．30°　　　　　　　　　　　 D．90°

3、诗句“不敢高声语，恐惊天上人”中的“高”从物理角度是指声音

　　　 A．频率高　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．音色好

C．响度大　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．速度快

2、关于光的现象，下列说法正确的是

　　　 A．日食是因为光发生反射而形成的

B．在墙上挂上平面镜，能扩大视觉空间

C．“海市蜃楼”是光经过海水折射而形成的

D．放大镜只能成放大的像

1、用高压电的电火花产生一个冲击波，再用椭球形凹面镜使声波反射后集中到胆结石上，就能使胆结石粉碎，这一现象主要说明

　　　 A．声波是一种波　　　　　　　　　　　　　　　　　　　　　 B．只有用凹面镜才能反射声波

C．声波具有能量　　　　　　　　　　　　　　　　　　　　　 D．只有把声波集中起来，它才具有能量、

25、要把一只额定电流为0.2安的小灯泡接入电压恒定为9伏的电源两端，为安全起见，将小灯泡与一个滑动变阻器串联后接入电路，如图15所示，并关闭合后，移动滑片，当滑动变阻器消耗的功率为1.04瓦，小灯泡恰好正常发光。

(1)小灯泡的额定电压和额定功率分别是多少?

(2)移动变阻器滑片，当电路中电流为0.1安时，小灯泡的实际功率是多少(不计温度对灯丝电阻的影响)?

　　 解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．

24、小刚家新买了一个电炉，它的额定电压是220V，额定功率是1000W，让电炉在额定电压下工作，把10kg的水从20℃加热到100℃。[不计热损失，C_水=4.2×10³J/(kg•℃)]

(1)水需要吸收多少热量?

(2)加热的时间是多少?

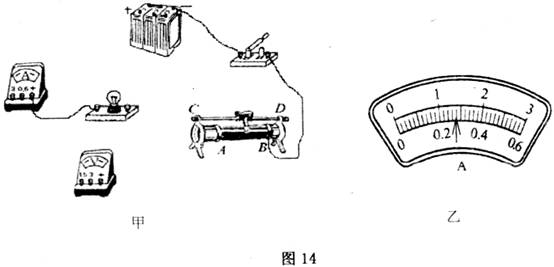

23、在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图14甲所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变。

(1)请用笔画线代替导线，将图甲中的实物电路连接完整(连线不得交叉，正确选用电表的量程)；

(2)正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到______________(填写“A”或“B”)；

(3)调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图14乙所示，则灯泡的额定功率为__________W。

22、小刚在“探究通过导体的电流与电压、电阻的关系”实验中。

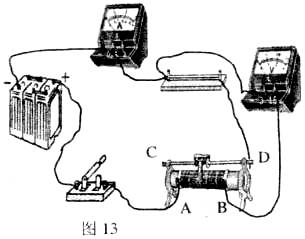

(1)在研究电压的变化对电流的影响时，他连接的电路如图13所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上。

(2)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持_______________________不变．

(3)利用本实验的器材，你还能进行的实验有：

①__________________________________________；

②___________________________________________．

21、如图12所示，电阻箱的示数是_______________Ω．
