22．下图甲所示的电路可以测量一个未知电阻的阻值，其中R_X为待测电阻，R为电阻箱，S为单刀双掷开关，R₀为定值电阻。某同学用该电路进行实验，主要步骤有：

A．把开关S接b点，调节电阻箱，使电流表的示数为I；

B．读出电阻箱的示数R；

C．把开关S接a点，读出电流表的示数为I；

D．将电阻箱的阻值调至最大，根据电路图，连接实物。

(1)上述步骤的合理顺序是　　　　　　 (只需填写序号)。

(2)步骤A中电阻箱调节好后如图乙所示，则它的示数为　　 Ω。待测电阻的阻值为　　 Ω。

(3)本实验所采用的物理思想方法可称为　　　　 (选填“控制变量法”或“等效替代法”)。

21．下图所示是某实验小组探究杠杆平衡条件的实验装置。

(1)首先将杠杆放在水平位置，若发现杠杆在使用前右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向　　　　　　　 调节。

(2)一实验小组得到的5组数据如下表所示：

这5组数据中，实验序号为　　　 的一组肯定有错误。经检查，发现是测量动力臂时读错了，动力臂的值应是　　　 cm。

(3)通过此探究实验应该得出的结论是：　　　　　　　　　　　　　　　　　　 。

20．某同学测量额定电压为2.5V小灯泡的额定功率。

(1)实验中，当滑动变阻器滑片在某一位置时，电压表、电流表的示数如图所示，请读出它们的示数并将其数据填入下表中(表中已有另外两次实验的数据)。

(2)据表中的数据可算出该小灯泡的额定功率是　　　　　 W。

19．下图中滚摆沿着悬线向下运动时，它的高度降低、速度加快，说明它的　　　　 能减少，　　　　　　 能增加；若不计空气阻力和摩擦，滚摆的机械能　　　　　　 。

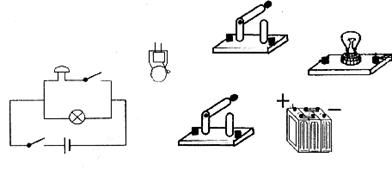

18．按照电路图，将实物图中各元件连接起来。(用笔画线表示导线，导线不许交叉)

17．用撬棍撬动石头，如下图所示，请在图中画出最小的动力示意图，并标出动力臂。

15．电阻R1=4Ω，R2=6Ω，并联后接在电路中，它们两端电压之比为　　　　 ，通过它们的电流之比是　　　 ，在相等时间内电流做功之比为　　　　 。

14．汽油的热值为4.6×10⁷J／kg，完全燃烧0.5 kg的汽油可产生　　　　 J的热量。

13．汽油机工作的四个冲程为：吸气冲程、压缩冲程、做功冲程、排气冲程。吸气冲程吸入汽缸的是　　　 (选填“空气”、“空气和汽油混合物”或“汽油”)，如下图所示为　　　 冲程。
