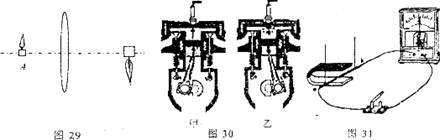

33．(1分)图30所示，　　　 图表示的是汽油机工作时的做功冲程。(填“甲”或“乙”)

32．(2分)在“研究凸透镜成像条件”的实验中，某次实验时的成像情况如图29所示，由此可以判断出蜡烛A到凸透镜的距离所在的范围是　　　　　　　　　　 ，利用凸透镜的这一原理可以制成　　　　　　　　　　　 。

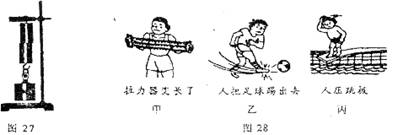

31．(1分)如图28所示甲、乙、丙三幅图均表示了力的作用效果，其中有一幅图与其他两幅图表示的不同，这幅图表示的力的作用效果是　　　　　　　　　　　　　　　　　 。

30．(1分)如图27所示，把两根铅棒的端面磨平，将磨平的端面相对，并用力压紧。这时会看到两根铅棒合在了一起，而且铅棒下面悬吊一定的重物也不会分开，这个现象说明分子之间存在着相互作用的　　　　　 力。(填“吸引”或“排斥”)

29．(2分)小方同学发现：炎热的夏季，家中的蜡烛、柏油路上的沥青会变软；而冰块熔化时，没有逐渐变软的过程。由此推测，不同物质熔化时，温度的变化规律可能不同。于是，小方同学选用碎冰和碎蜡研究物质的熔化过程。为让碎冰和碎蜡均匀和缓慢地熔化，小方同学把碎冰放到盛有温水的烧杯中，把碎蜡放到盛有热水的烧杯中分别进行实验并记录数据，实验装置如图25所示。

(1)小方同学根据实验数据，画出了冰和蜡的熔化图象。其中，图26是　　　　 (填“冰”或“蜡”)的温度随时间变化的图象；

(2)在冰和蜡熔化过程中，如果将试管从烧杯中拿出来，冰和蜡停止熔化。将试管放回烧杯后，冰和蜡又继续熔化。这说明固体熔化时需要　　　　　 。

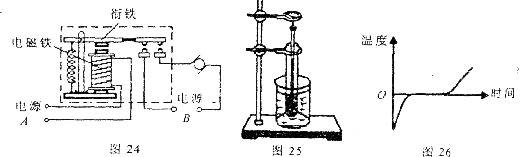

28．(1分)如图24是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，以下做法可行的是(　　 )

　　　 A．增加电源B的电压　　　　　　　　　　　　　　　　　　 B．减少电磁铁线圈的圈数

　　　 C．增加电源A的电压　　　　　　　　　　　　　　　　　　 D．去掉电磁铁线圈中的铁芯

27．(1分)小明同学做“研究影响液体蒸发快慢的因素”实验。如图23所示，他在两块相同的玻璃片上分别滴上质量相同的一滴水，把其中一滴水均匀摊开，观察图中情景可知，小明同学主要研究液体蒸发快慢是否与液体的　　　　　 有关。

26．读出下列各测量工具或仪器的示数。(每空l分，共6分)

(1)图17中，木块B的长度为　　　 cm。

(2)图18表示一支温度计的一部分，它的示数是　　　　 ℃。

(3)图19中弹簧测力计的示数是　　　　　 N。

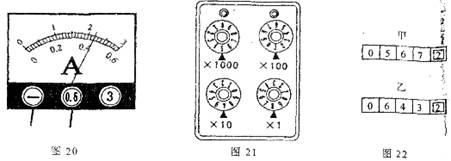

(4)图20中电流表的示数是　　　　　 A，图21中电阻箱的读数是　　　 Ω。

(5)小红家里在3月底抄表时，电能表的示数如图22(甲)所示，4月底抄表时，小红家电能表的示数如图22(乙)所示，则小红家4月份用电　　　　 kW·h。

25．按要求完成下列作图题。(每图l分，共5分)

(1)在图12中，画出重50N的物体A所受重力的示意图。

(2)图13中，O是杠杆的支点，画出力F的力臂并用字母L标明。

(3)在图14中，根据光的反射定律画出入射光线AO的反射光线。

(4)在图15中，根据所给电流方向，标出通电螺线管的N、S极。

(5)在图16中，根据入射光线和出射光线，在方框内填入一个适当类型的透镜。

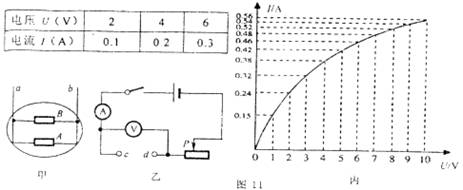

24．小宇同学参加物理兴趣小组活动，在一次电学实验过程中发现一个有趣的元件，由于A、B两部分被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱(如图11甲)。他们了解到B是一个定值电阻，其电压与电流关系如下表所示；A是一种由特殊金属丝制成的导体，它的额定电压是6V。为进一步了解A的某些特征，他们将元件的a、b两端接在图11乙的c、d两点，通过实验测得了多组元件的电压与电流值，并绘制成如图11丙的曲线。计算电压表示数为4V时，10s内电流通过导体A产生的热量是　　　　 J。
