28．在“探究平面镜成像的特点”实验中，某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸、橡皮泥等器材进行实验，如图所示．

　　 (1)在寻找棋子A的像的位置时，眼睛应该在棋子　　　　　 (选填“A”或“B”)这一侧观察，移动玻璃板后的棋子月，使它与棋子A在玻璃板中所成的像重合；

　　 (2)实验中使用刻度尺，是为了测量　　　　　 ；

(3)移开棋子B，用白纸做屏幕放在该位置，直接观察白纸，通过　　　　　 现象，可知平面镜所成的像是虚像．

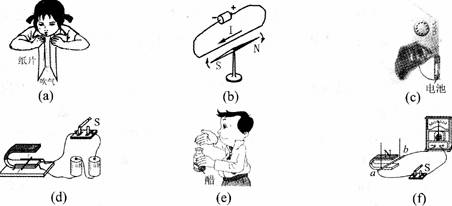

27．仔细观察图中的六幅图，在题中空格处填写相应序号．

(1)能够说明分子一直处于永不停息运动的是　　　　　 图．

(2)能够说明气体压强与流速关系的是　　　　　 图．

(3)能够说明发电机工作原理的是　　　　　 图．

(4)能够说明电磁波存在的是　　　　　 图．

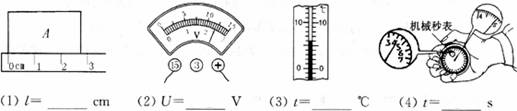

26．将图中四种测量仪器的测量结果写在其下方相应空格处．

25．在图中画出使杠杆OA平衡时最小动力F₁的方向和阻力F₂的力臂l₂．

24．下图中，闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，在图中用箭头标明磁感线的方向，并用“+”、“一”号标出电源的正、负极．

23．下图中，OA'是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．

22．在下图中画出斜面上的物体所受重力的示意图．

21．下图所示，升国旗用的旗杆顶上安装滑轮(甲图)是为了　　　　　 ，而塔吊中使用滑轮组(乙图)主要是为了　　　　　 ．乙图中用104N的拉力F将重为1．8X10⁴N的重物匀速竖直提升10m用了20s，则滑轮组的机械效率是　　　　　 ，拉力F的功率是　　　　　 W．

20．下图所示，电源电压恒定．小灯泡L标有"3V 0.6W"字样，R为定值电阻．闭合S，断开S_l，小灯泡正常发光；若再闭合S₁，发现电流表示数变化了0.3A，则R的阻值为　　　　　 Ω，此时灯泡L和电阻R消耗的功率之比是　　　　　 。

19．我国地热资源十分丰富，已经发现的天然温泉就有2000处以上，温泉水的温度大多在　　 60℃以上，个别地方达100℃一140℃．100kg的温泉水从60℃降到20℃放出的热量是

　　　　　 J，相当于　　　　　 kg的煤气完全燃烧所放出的热量．

　　 [水的比热容为4．2X10³J／(kg·℃)，煤气的热值为4．2X10⁷J／kg]
