27．小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表(0-0.6A、0-3A)、电压表(0-3V、0-15V)、滑动变阻器(50Ω、1.5A)、额定电压为2.5V的小电灯(正常发光时的电阻约为7Ω)、开关各一个，导线若干。

(1)小明在实验中电流表应该选择　　　 的量程，电压表应该选择　　　 的量程。

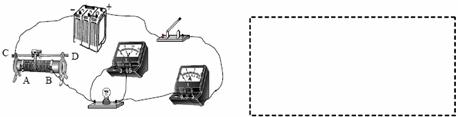

(2)他连接的实物电路如图所示，请你在虚线框内画出该电路图。

(3)闭合开关前应把滑动变阻器滑片的位置调到　　(填写“C”或“D”)端。

(4)闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的　　和　　。(填写序号)

A．小电灯短路　　B．小电灯的灯丝断了　 　C．小电灯的灯座接触不良

D．电压表的正、负接线柱接反　 　E．变阻器滑片放在了最小阻值处

(5)排除故障后，调节滑动变阻器测得如右表所示的三组数据。则小电灯的额定功率为　 　W。

(6)小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等。你认为造成这种结果的原因是　　 　　　　　　　　

26．把橡皮泥、蜡烛、木块、加盖的小玻璃瓶、鸡蛋和若干大头针浸没在水中，松手后，上浮的物体有：加盖的小玻璃瓶、　　　　 　　　　　　 ；若要使小玻璃瓶沉到水底，你的做法是　　　　　　　　　　　　　 ；若要使沉在水底的鸡蛋上浮，你的做法是　　　　　　　　　　　　　 。通过探究可以知道：要控制物体的浮与沉，可以通过改变物体所受的重力和　　　　　　 来实现。

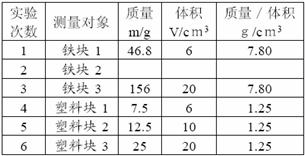

25．在探究“物体的质量与体积之间的关系”时，小明同学把收集到的数据填入下表。但他漏填了第二次测量的质量和体积，其质量和体积的读数如图中所示，请你帮他完成下表。

(1)分析表格中的数据，可以得出的结论是　　　　　(写出一个)。

(2)小明与其他同学交流后，发现从表中的数据可以看出：由同种物质组成的不同物体其质量与体积之间存在一个关系，其表达式为：　　　　　。

24．如图所示，请画出开关闭合后通电螺线管和小磁针静止时的N、S极。

23．如图所示，S^/是发光点S在平面镜中所成的像，请在图中画出另一条入射光线和它的反射光线。

22．如图所示，请画出在地面上滚动的足球所受重力的示意图。

21．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图9所示。由图中信息可知(　)

A．A导体的电阻为10Ω

B．B导体的电阻为10Ω

C．A导体两端电压为3V时，通过A导体的电流为0.3A

D．B导体两端电压为3V时，通过B导体的电流为0.6A

20．一头牛的质量为400kg，站在水平地面上时，每只脚与地面的接触面积为5×10^－3m²，则牛对地面的压强为(　)

A．2×10⁴Pa 　　B．4×10⁴Pa

C．8×10⁴Pa 　　D．2×10⁵Pa

19．如图所示，当物体在凸透镜的二倍焦距外时，在光屏上会得到一个倒立、缩小的实像。小明为了探究近视眼视力的矫正方法，在凸透镜与物体之间放上一个近视眼镜，若此时要在光屏上呈现清晰的像，则光屏应该(　)

A．保持不动　　B．向上移动　　 C．向右移动　　D．向左移动

18．小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较” 的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下。你认为其中不可能的是(　)

A．在a电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭

B．在a电路中再串联一个小灯泡，接通电路后，灯L₁和灯L₂发光会变暗

C．在b电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭

D．在b电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将不会熄灭
