22．(8分)小明在“观察水的沸腾”实验中，当温度达到90℃左右，每隔1min记录一次水的温度，直到水沸腾一段时间，得到的温度填在下面的表格里。

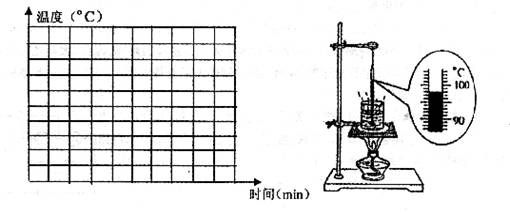

　　 (1)记时4min时，温度计的示数如下右图所示，此时水的温度为___________℃。

　　 (2)请在下图表中画出水沸腾时温度随时间的大致变化图像。

　　 (3)从沸腾的图像中可以看出，水沸腾时的温度是___________℃。

(4)从实验记录的数据中可以发现，第___________分钟的数据记录的是错误的，依据_____________________________________________________________________________。

(5)我们知道标准大气压下水的沸点是100℃，而小明测得水沸腾时的温度不是100℃，原因是_______________________________________________________。

　　 (6)标准大气压下，酒精的熔点是一117℃、沸点是78℃；水银的熔点是一39%、沸点是357℃．你认为要测沸水的温度应选用___________温度计。(选填“酒精”或“水银”)

21．(11分)如下图所示为锡熔化和凝固的图象，根据图象可知：

　　 (1)锡的熔点是___________℃，凝固点是___________℃。

　　 (2)BC段表示的是___________过程，这一过程要___________热，但温度___________。EF段表示的是___________过程，这一过程要___________热，温度___________。

　　 (3)AB段锡所处的状态为___________，CD、DE段锡所处的状态为___________，EF段锡所处的状态为___________。

20．如下图所示电路中，当开关___________闭合时，L₁、L₂串联；当___________闭合时，L_l、L₂并联；当___________闭合时，电路会发生短路，损坏电源。

19．天体之间的距离遥远，例如地球到太阳的平均距离为1个天文单位(Au)，1AU=1.496×10⁸km，若不考虑地球大气层等因素对太阳光传播过程的影响，那么，太阳光可以看成是沿___________方向传播到地球的，你每天接受到的太阳光是___________S前从太阳上发出的。(精确到0.1)

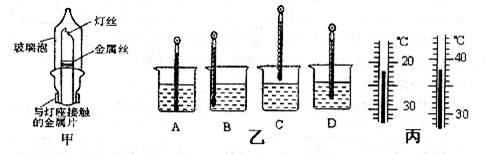

18．使用温度计时，首先要观察它的量程和认清它的___________。小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如上图乙所示，其中正确的是________。上图丙中所示的是用温度计分别测得的冰和水的温度，那么冰的温度是______℃，水的温度是________℃。

17．如下图甲所示是小彩灯灯泡的主要结构示意图，图中所指示的几个部件中，_________________________________是绝缘体。

16．炎热的夏天，在适宜的条件下，飞机在空中播撒干冰进行人工降雨，干冰在空气中变成二氧化碳，这一物态变化叫___________，周围的水蒸气则___________热量变成小冰晶，随着云中的冰晶增多，小雨滴增大，从而形成降雨。

15．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有___________，而具有了_________________________________的性质。

14．如下图所示，小明观察两个透明玻璃杯，分别是装热水的甲和装冰水的乙，发现均有水珠出现。关于水珠的产生，下列叙述正确的是

A．甲为沸腾现象，水温越高，产生的水珠越多

B．甲为升华现象，水温越高，产生的水珠越多

C．乙为液化现象，水温越低，产生的水珠越多

D．乙为凝固现象，水温越低，产生的水珠越多

13．把小灯泡L₁和L₂，电池组，一个开关及若干导线组成电路，闭合开关后，发现灯L₁发光而L₂不发光，则下列判断有可能正确的是

　　 A．L₁和L₂并联，灯泡L₁的灯丝断了　 　　　 B．L₁和L₂串联，灯泡L₂的灯丝断了

　　 C．L₁和L₂串联，灯泡L₁的灯丝断了　 　　　 D．L_l和L₂并联，灯泡L₂的灯丝断了
